CNC Machining Industrial Dowel Pins

Ang dowel pin ay isang maikli, cylindrical na pin na ginagamit upang mapanatili ang tumpak na pagkakahanay sa pagitan ng dalawa o higit pang bahagi ng isang assembly. Hindi tulad ng bolt, na nagsasapit ng mga bahagi, ang CNC machining industrial dowel pin ay nagtatatag ng posisyon. Ito  ang reference point kung saan binuo ang buong assembly. Kapag na-bolt mo ang isang gearbox housing sa isang motor flange, ang mga dowel pin — hindi ang mga bolts — ay ginagarantiyahan na ang mga shaft ay mananatiling nakahanay.

Ang mga dowel pin ay may dalawang pangunahing anyo: press-fit at slip-fit. Ang pagkakaiba sa pagganap sa pagitan ng isang magandang dowel at isang masamang isa ay sinusukat sa microns: masyadong masikip at ito galling-seizes; masyadong maluwag at ang pagpupulong ay naaanod.

Mga Materyales at Katigasan ng Industrial Dowel Pins

Carbon steel (1045/1060): pinatigas at pinainit, pangkaraniwang gamit na mura

Bearing steel (GCr15/52100): through-hardened sa HRC 60–64 para sa maximum wear life

Hindi kinakalawang (SUS303/304/316): lumalaban sa kaagnasan para sa pagkain, dagat, at medikal na paggamit

Pinatigas na tool steel (para sa mga espesyal na aplikasyon ng pagsusuot)

Saklaw ng diameter: 1mm – 30mm, ang haba mula 3mm hanggang 200mm

Mga klase sa pagpapaubaya: m6 press-fit, h6/h7 slip-fit ​​bawat ISO 8734/8735, USAS B18.8.2

Ang klasikong ruta ng pagmamanupaktura ay walang sentrong paggiling: ang mga bar ay dinidiin hanggang sa huling diameter sa isang walang gitnang gilingan, gupitin sa haba, chamfered, at pinatigas. Ang hindi napagtanto ng karamihan sa mga mamimili ay mahalaga ang paggiling-bago-patigas na pagkakasunud-sunod — ang pagtigas pagkatapos ng paggiling ay nagdudulot ng pagbaluktot, kaya naman tayo ay gumiling, tumitigas, pagkatapos ay tinatapos-gilingin ang mga kritikal na pin.

Tuoyuan Real Case Sharing

Industriya: Industrial Automation & Machinery

Materyal: Aluminyo / Hindi kinakalawang na Asero

Proseso: Precision CNC Turning & Grooving

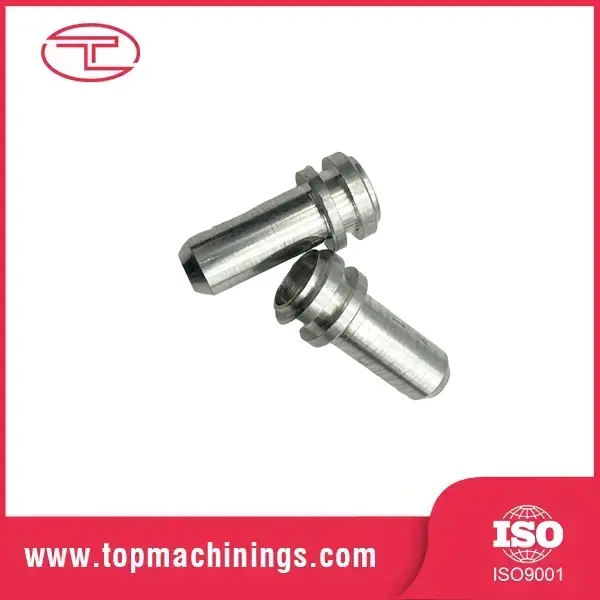

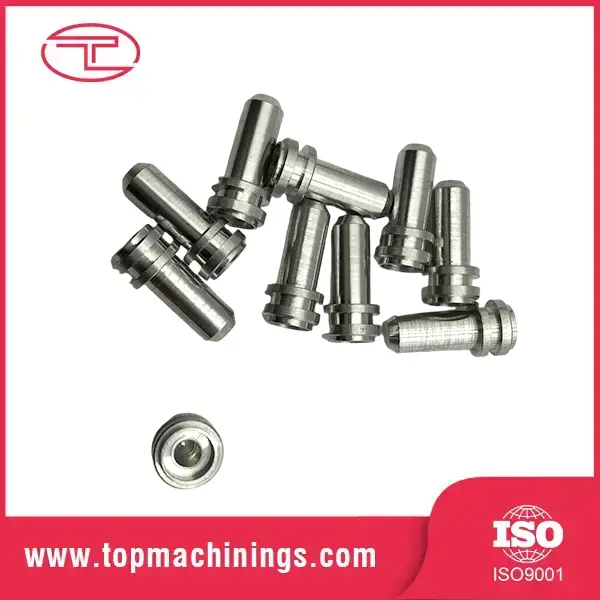

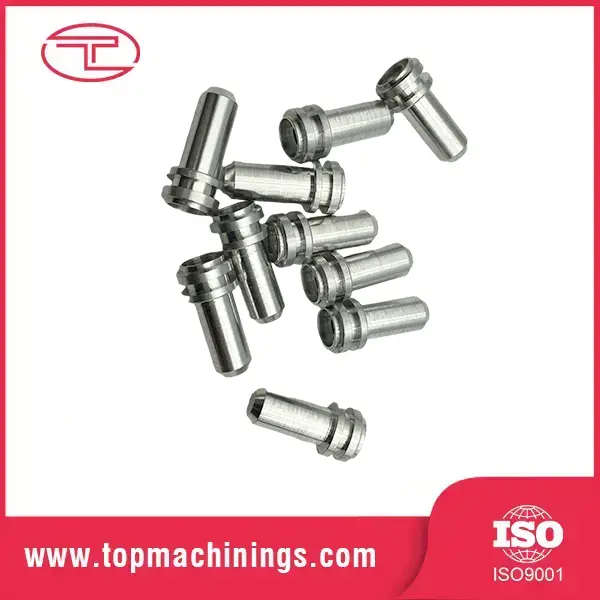

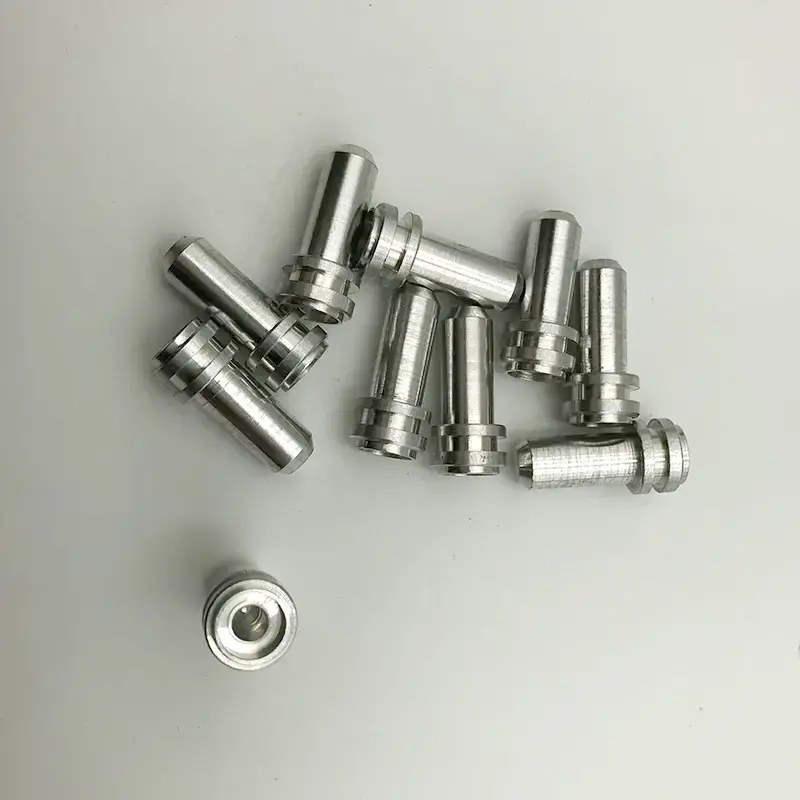

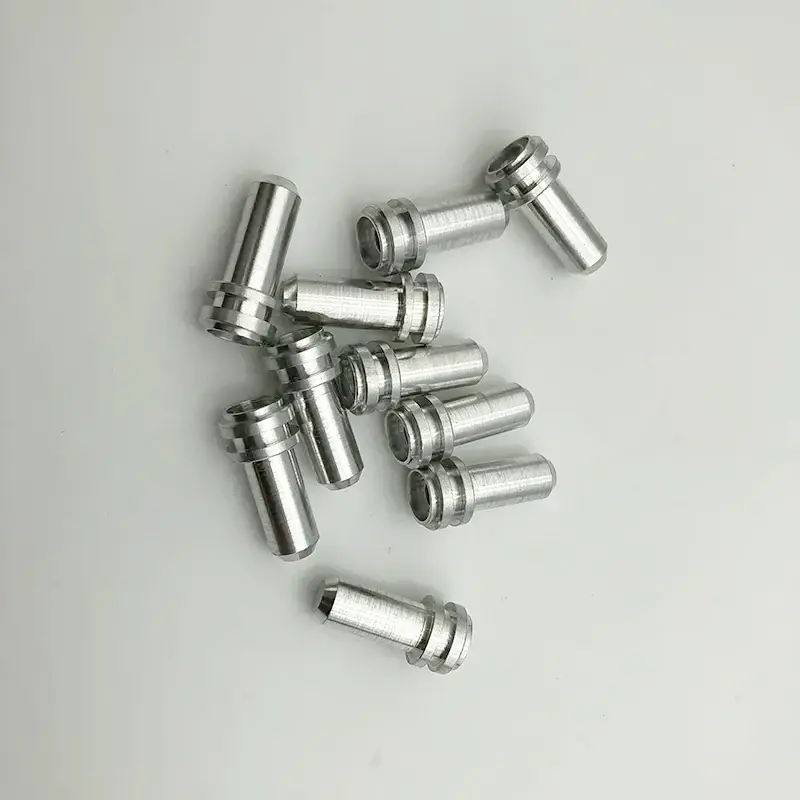

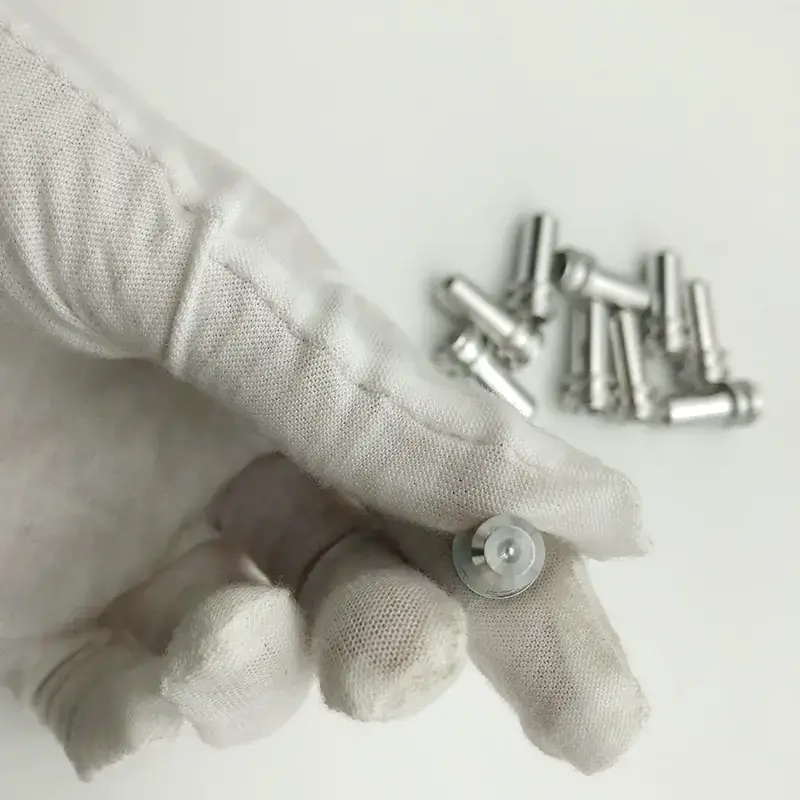

Ang isang US automation manufacturer ay nangangailangan ng custom CNC machining industrial dowel pin na may tumpak na O-ring retaining grooves at mahigpit na dimensional tolerance para matiyak ang tumpak na pagkakahanay at secure na sealing sa mga high-speed assembly lines.

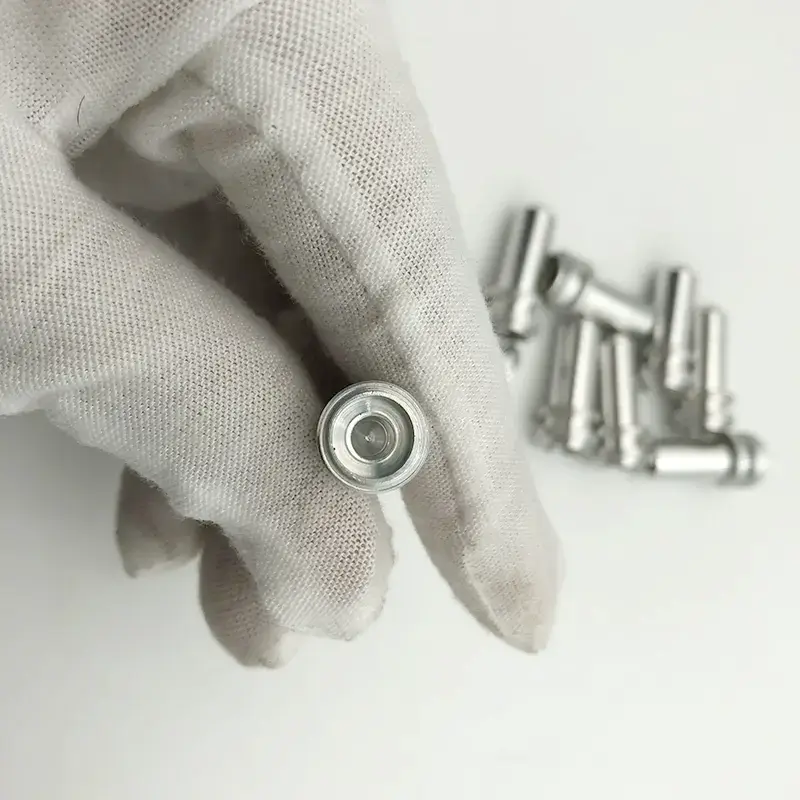

Ginawa namin ang mga multi-stepped pin na ito gamit ang high-precision na Swiss CNC turning machine, na pinapanatili ang eksaktong lalim ng groove at surface finish para sa pinakamainam na sealing. Ang 100% optical inspection ay isinagawa bago ang packaging.

Mga Pangunahing Tampok at Mga Benepisyo

Ground sa ±0.002mm para sa True Positioning

Ang mga panghuling diyametro ay walang gitnang lupa hanggang ±0.002mm na may surface finish na Ra 0.2–0.4μm. Hindi ito isang "sapat na malapit" na tolerance — CNC machining industrial dowel pins ay ang tolerance na ginagawang paulit-ulit ang mga assemblies, tumpak ang mga fixture, at pare-pareho ang mga produkto.

Pinatigas sa HRC 60+ para sa Mahabang Serbisyo

Ang mga bearing-steel pin ay pinatigas sa HRC 60–64, na nagbibigay sa kanila ng katigasan upang makaligtas sa paulit-ulit na pagpasok at pagtanggal nang walang pagmamarka. Ang isang matigas na dowel ay lumalampas sa isang malambot sa pamamagitan ng isang pagkakasunud-sunod ng magnitude.

Chamfered Ends, Malinis na Gilid

Ang magkabilang dulo ay chamfered (karaniwan ay 1.5×45°) at deburred, kaya ang mga pin ay nagsisimula sa mga butas nang malinis nang walang shaving material o nakakasira sa butas ng bibig. Walang burr, walang scratched bores, walang tinanggihang pagtitipon.

Katuwirang Mapagkakatiwalaan Mo

Ang mga ratio ng haba-sa-diameter ay hinahawakan nang tuwid sa loob ng 0.01mm bawat 50mm. Ang isang baluktot na dowel pin ay hindi lamang nabigo na mahanap - ito ay nakakasira sa reamed na butas sa pagpapasok. Sinusukat namin ang straightness sa bawat production batch.

Tight Diameter Grouping para sa Mixed Fits

Ang mga pin ay pinagbubukod-bukod sa masikip na mga grupo ng diameter upang ang isang kahon ng mga pin ay nagbibigay ng pare-parehong fit pressure. Wala nang "ito ay dumudulas, kailangan ng martilyo" sa iyong assembly line.

Mga Detalye ng Produkto

Proseso ng Produksyon

Ang CNC machining industrial dowel pin ay nagsisimula sa cold-drawn o ground bar stock. Ang mga bar ay hindi nakasentro sa diyametro hanggang sa halos huling diameter, pinutol sa haba, chamfered, at deburred. Para sa mga tumigas na pin, pagkatapos ay pinainit ang mga ito at tinapos-giligid hanggang sa huling tolerance — ang dalawang yugto ng paggiling ay kung ano ang nagpapanatili sa natapos na pin na perpektong bilog at tuwid.

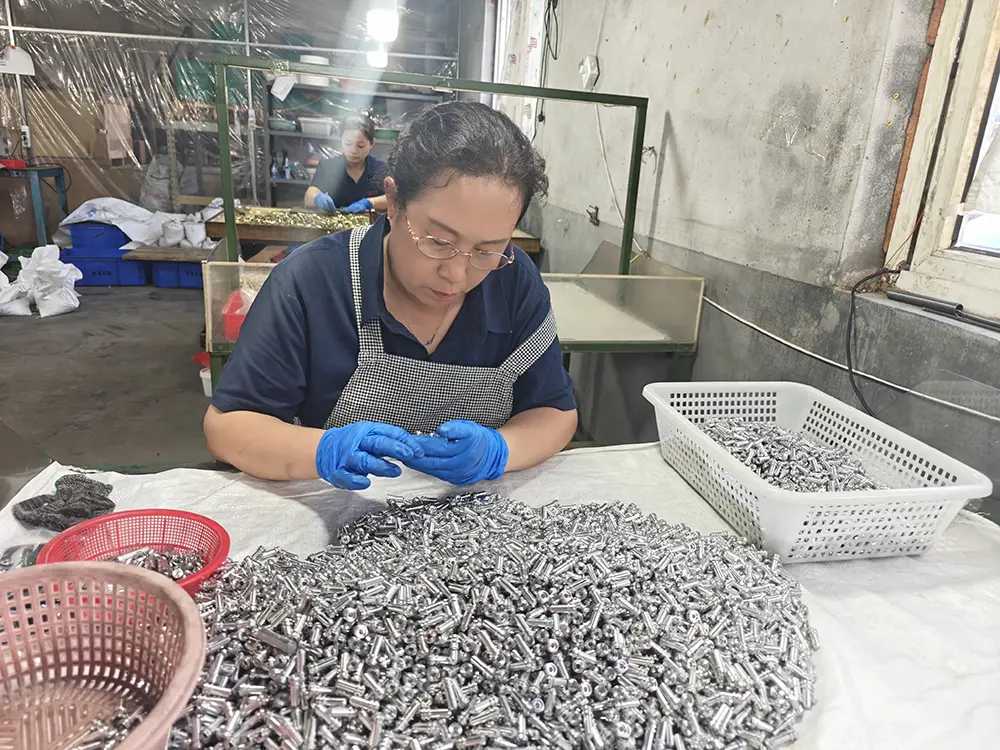

Sinasaklaw ng huling inspeksyon ang diameter (na may micrometer at air gauge), tigas (Rockwell testing), straightness, at surface finish. Ang mga pin ay pinagsama ayon sa diameter at nakaimpake sa may langis, protektado ng kalawang na packaging. Kasama ng mga batch certificate ang bawat order.

Timeline ng Produksyon

Karaniwang lead time: 10–15 araw para sa mga karaniwang laki; 15-18 araw na may hardening at paggiling.

Araw 1–3: Pagkumpirma ng order at pagpili ng materyal

Araw 4–8: Bar grinding, cutting, chamfering

Araw 9–12: Heat treatment at tapusin ang paggiling (kung tinukoy)

Araw 13–14: Inspeksyon, pagpapangkat, pag-iimpake

Araw 15: Pagpapadala mula sa Qingdao

Bakit Pumili ng Tuoyuan Metal

Kakayahang Antas ng Micron, Mga Dami ng Pang-industriya

Sa 10+ taon sa precision machining, 20 CNC lathes, at 100-million-piece annual capacity, ang Tuoyuan Metal ay maaaring maghatid ng CNC machining industrial dowel pins sa automotive-grade volume na may mga lab-grade tolerance. Nagpadala kami ng 2.5-million-piece na mga batch sa ilalim ng 15 PPM defect rates.

Pinagkakatiwalaang Supplier ng North America

60% ng aming output ay napupunta sa mga customer ng North American, na may 95% na rate ng paulit-ulit na pagbili. Kung ang aming mga dowel pin ay hindi nahanap nang tama ang mga bahagi, ang mga customer na iyon ay hindi muling mag-aayos - bawat quarter, sa loob ng maraming taon.

Buong Traceability

Ang mga sertipiko ng paggiling ng materyal, mga talaan ng paggamot sa init, at mga ulat ng inspeksyon ay naka-archive bawat batch. Buong traceability mula sa bar stock lot hanggang sa natapos na pin.

Mabilis na Mga Sample at Quote

Ipapadala ang mga sample na order sa loob ng 3–5 araw. Mga quote sa loob ng 24 na oras. Ang mga isyu sa kalidad ay tumugon sa loob ng 48 oras. Ito ang ating pamantayan, hindi ang ating pangako.

Packaging at Pagpapadala

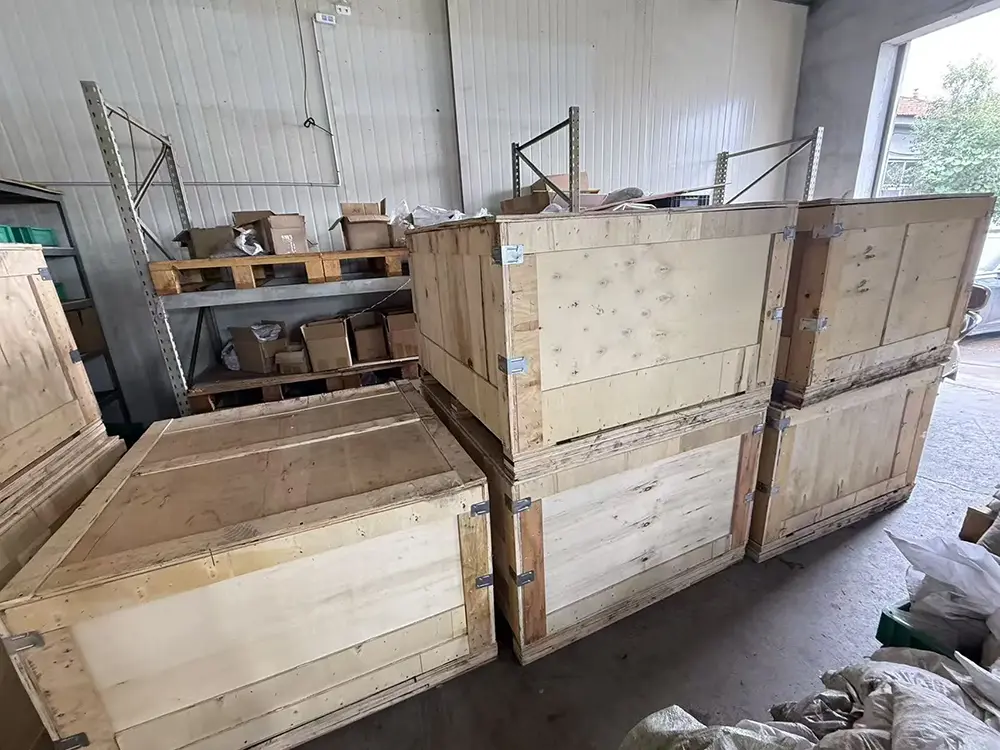

Ang mga pin ay nilagyan ng langis o pinahiran, nakaimpake sa mga poly bag na may rust inhibitor, at ipinadala sa mga karton o mga kahon na gawa sa kahoy. Express (DHL/FedEx/UPS) para sa maliliit na order, sea freight mula sa Qingdao Port para sa maramihan. Documentation: Commercial Invoice, Packing List, Bill of Lading, Certificate of Origin, Material Test Certificate. Para sa CNC machining industrial dowel pins na mga presyo, maramihang order, o isang quotation, makipag-ugnayan sa aming export team.

FAQ

Q1: Anong tolerance ang hawak ng iyong dowel pins?

A1: Ang karaniwang ground tolerance ay ±0.002mm sa diameter, na may surface finish na Ra 0.2–0.4μm. Available ang mga klase ng fit: m6 press-fit, h6/h7 slip-fit.

Q2: Ano ang pagkakaiba ng m6 at h6 fit pin?

A2: Ang mga m6 pin ay medyo malaki ang laki para sa pag-install ng press-fit, nakakandado ang mga ito sa mga reamed na butas at nangangailangan ng puller na tanggalin. Ang mga h6/h7 pin ay slip-fit ​​para sa mga assemblies na dapat i-disassemble nang regular. Sabihin sa amin ang iyong aplikasyon at irerekomenda namin ang tamang klase.

Q3: Nagbibigay ka ba ng mga pinatigas na hindi kinakalawang na pin?

A3: Oo — ang precipitation-hardening stainless ay maaaring tumigas sa HRC 38–44 na may mahusay na corrosion resistance. Para sa food o marine duty, ito ang tamang pagpipilian.

Q4: Maaari ka bang gumawa ng custom-length o custom-chamfer pin?

A4: Oo. Pinutol namin ang mga custom na haba, custom chamfers, tapered pilot, at grooves bawat drawing. Mababa ang MOQ para sa mga custom na pin — malugod na tinatanggap ang mga sample.

Q5: Paano mo mapipigilan ang kalawang sa mga pin sa imbakan?

A5: Nilagyan ng langis ang mga pin at nilagyan ng vapor-phase corrosion inhibitor na papel. Para sa kargamento sa dagat sa ibang bansa, gumagamit kami ng VCI packaging upang magarantiya ang pagdating na walang kalawang.
