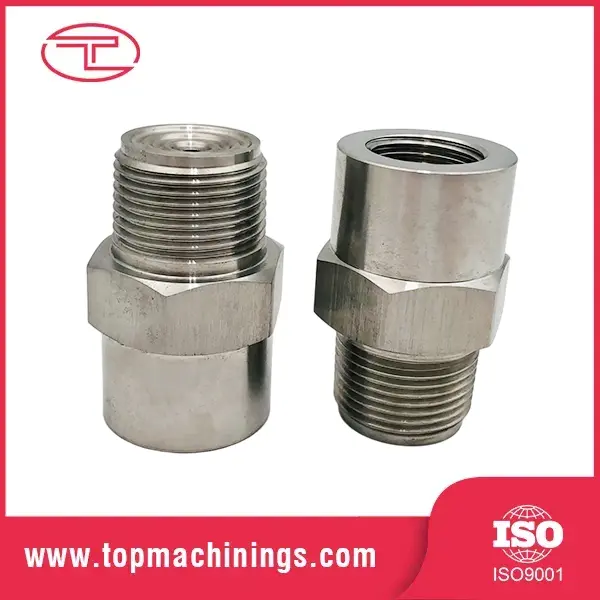

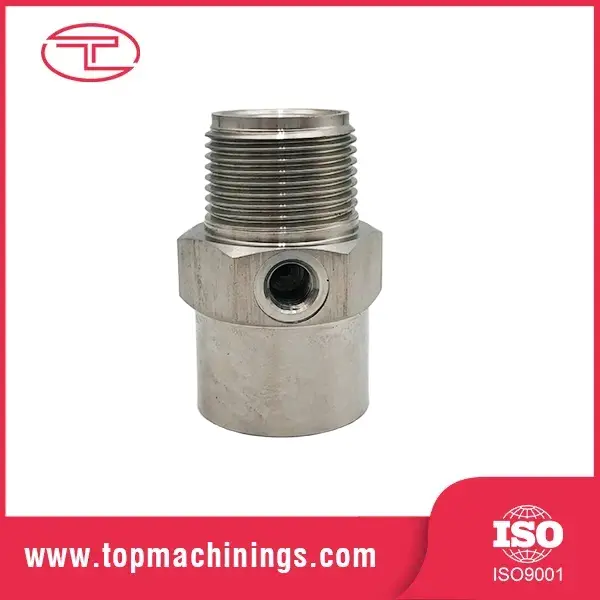

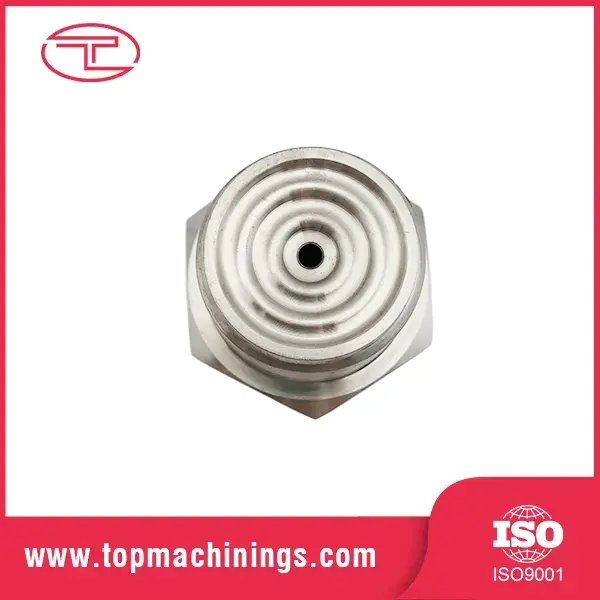

Hindi kinakalawang na Steel Full Cone Spray Nozzles

Ginawa ng Tuoyuan, ang customized na hindi kinakalawang na asero na full cone spray nozzle ay bumubuo ng isang kumpletong pabilog na pattern ng spray. Ang natatanging panloob na istraktura ng vane at malalaking makinis na panloob na mga daanan ay nagsisiguro ng pantay na distributed na medium-to-large water droplets sa ilalim ng iba't ibang daloy ng daloy at operating pressure.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Tuoyuan stainless steel full cone spray nozzles ay gumagawa ng mga full round solid cone spray na may mga anggulo mula 45° hanggang 108°, na naghahatid ng steady na medium at malalaking droplet sa malawak na hanay ng daloy at pressure salamat sa mga na-optimize na internal vane at hindi nakaharang na mga daanan ng daloy.

Ang karaniwang stainless steel machined full cone atomizing nozzles ay nag-aalok ng mga tumpak na dimensyon para sa buong lugar na saklaw ng trabaho.

Data Sheet

Laki ng Thread	Code ng Daloy	Orifice Dia. (mm)	Max na libreng Passage Orifice Dia(mm)	0.5 bar	0.7 bar	1.5 bar	2 bar	3 bar	4 bar	5 bar	6 bar	7 bar	10 bar	1.5 bar anggulo(°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Prinsipyo at Istraktura ng Paggawa

Ang stainless steel full cone spray nozzles ay naghahatid ng pare-parehong full-circle na pattern ng spray salamat sa kakaibang engineered na internal vane o swirl chamber nito.

Pag-ikot ng likido: Pagkatapos dumaloy ang likido sa nozzle, pinipilit ng mga internal vane o swirl na bahagi ang likido na umikot nang napakabilis.

Paghahalo at pag-atomize: Ang umiikot na likido ay naghahalo sa loob ng silid ng nozzle. Sa paglabas nito sa orifice, ang matalas na puwersa ng paggugupit at biglaang pagbaba ng presyon ay agad na nabibiyak ang likido sa maliliit na maliliit na patak.

Pantay na pamamahagi: Ginagarantiyahan ng mga tumpak na hugis na vane ang pare-parehong saklaw ng daloy sa buong spray cone, mula sa panlabas na gilid hanggang sa gitna.

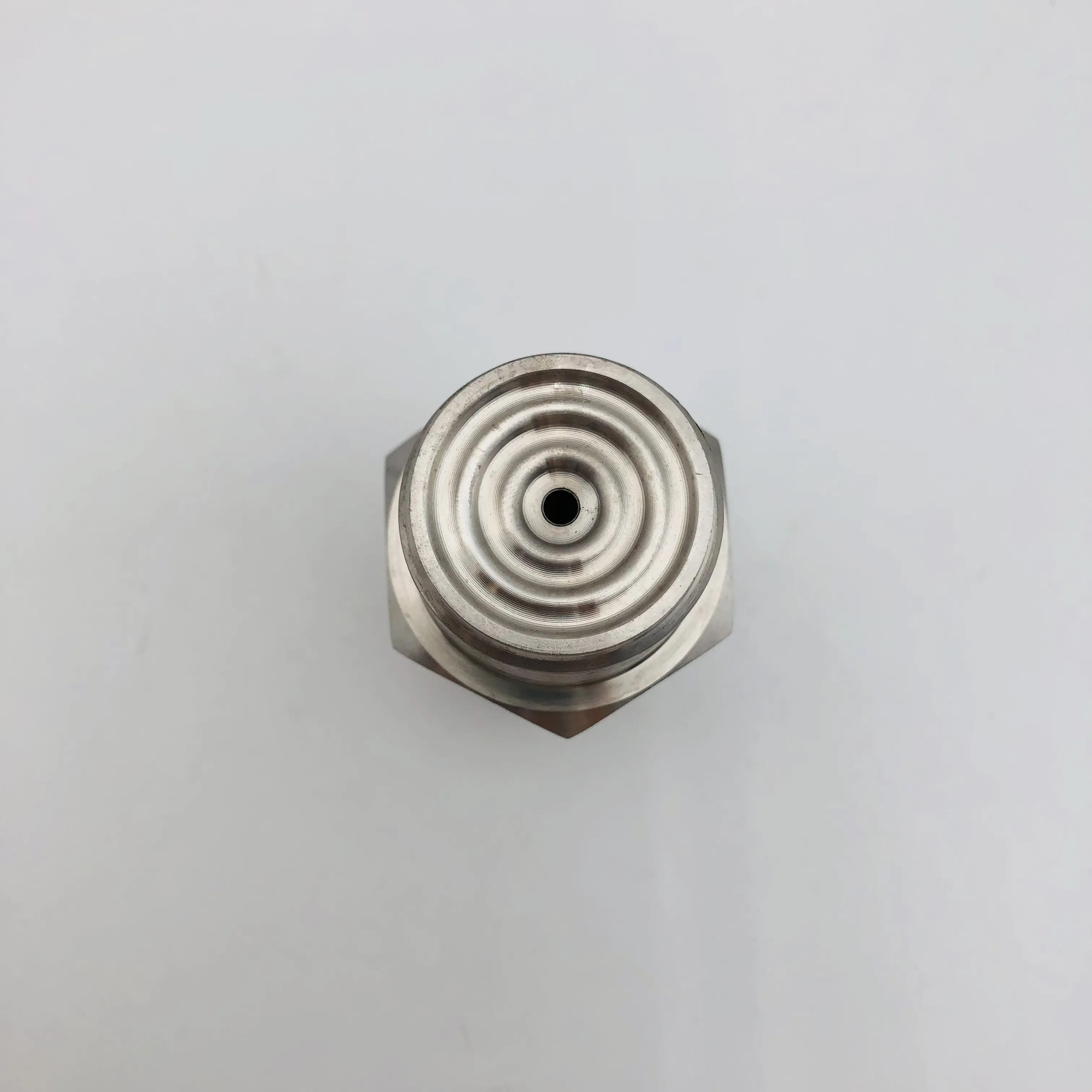

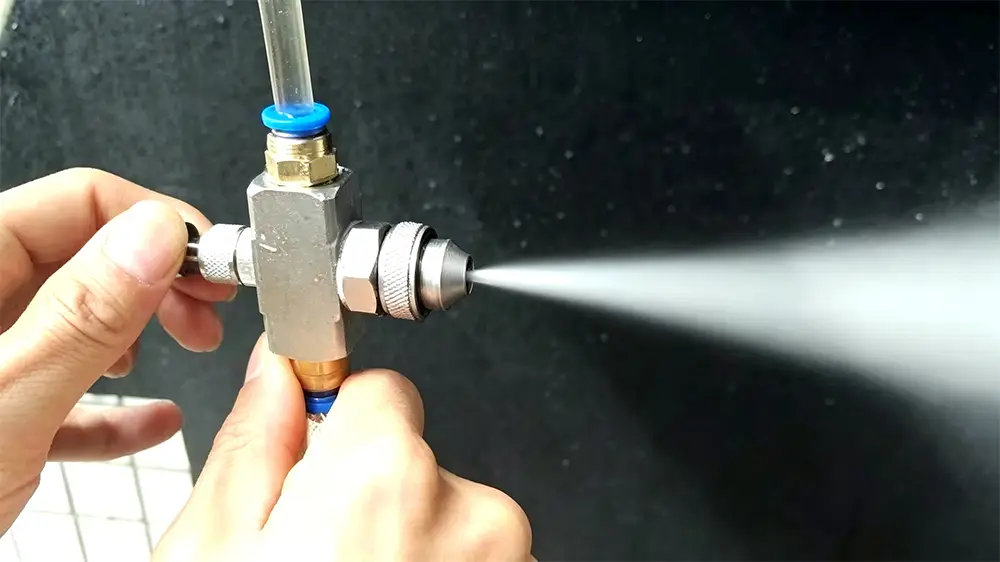

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Mga Pag-aaral sa Kaso ng Customer at Mga Pagsusuri ng Tunay na Mamimili

Background ng Proyekto

Ang isang malaking lokal na pinagsama-samang quarry sa Timog Silangang Asya ay nahaharap sa matinding polusyon ng alikabok sa lugar ng pagdurog, mga conveyor transfer point, mga stockpile yard at mga loading aisles. Ang planta ay minsang gumamit ng ordinaryong cast iron at plastic spray nozzle para sa pagsugpo ng fog dust. Ang mga lumang nozzle na iyon ay may mga halatang disbentaha: madaling abrasion ng pinaghalong sediment na tubig, madalas na panloob na pagbara mula sa pulbos ng buhangin, hindi pantay na nakakalat na spray, maikling buhay ng serbisyo, at madalas na pagpapalit ng shutdown. Bukod pa rito, nabigo ang labis na lumulutang na alikabok sa mga lokal na pamantayan sa inspeksyon sa kapaligiran, na nagdadala ng mga pang-araw-araw na paghihigpit sa produksyon.

Custom na Solusyon na Ibinigay namin

Pinagtibay ng planta ang aming SUS304 at SUS316 stainless steel full cone spray nozzles para sa full-site na pagsasaayos. Itinugma namin ang medium-pressure wide-angle na full cone na mga modelo para sa mga fixed fog pole, workshop top spraying at conveyor belt closed dust suppression pipelines.

Pagsusuri ng Customer

"Sinusubukan namin ang maraming murang spray nozzle dati, karamihan ay naharangan ng sand mud sa loob ng isang linggo. Ang stainless full cone nozzle na ito ay gumagana nang perpekto sa aming crusher outlet spraying system. Puno ang cone spray coverage, fog uniform, halos hindi makabara kahit na gamit ang factory circulating water. Mas kaunting maintenance work, stable na tumatakbo sa buong araw. Worthful bulk purchase for quarry dust suppression."

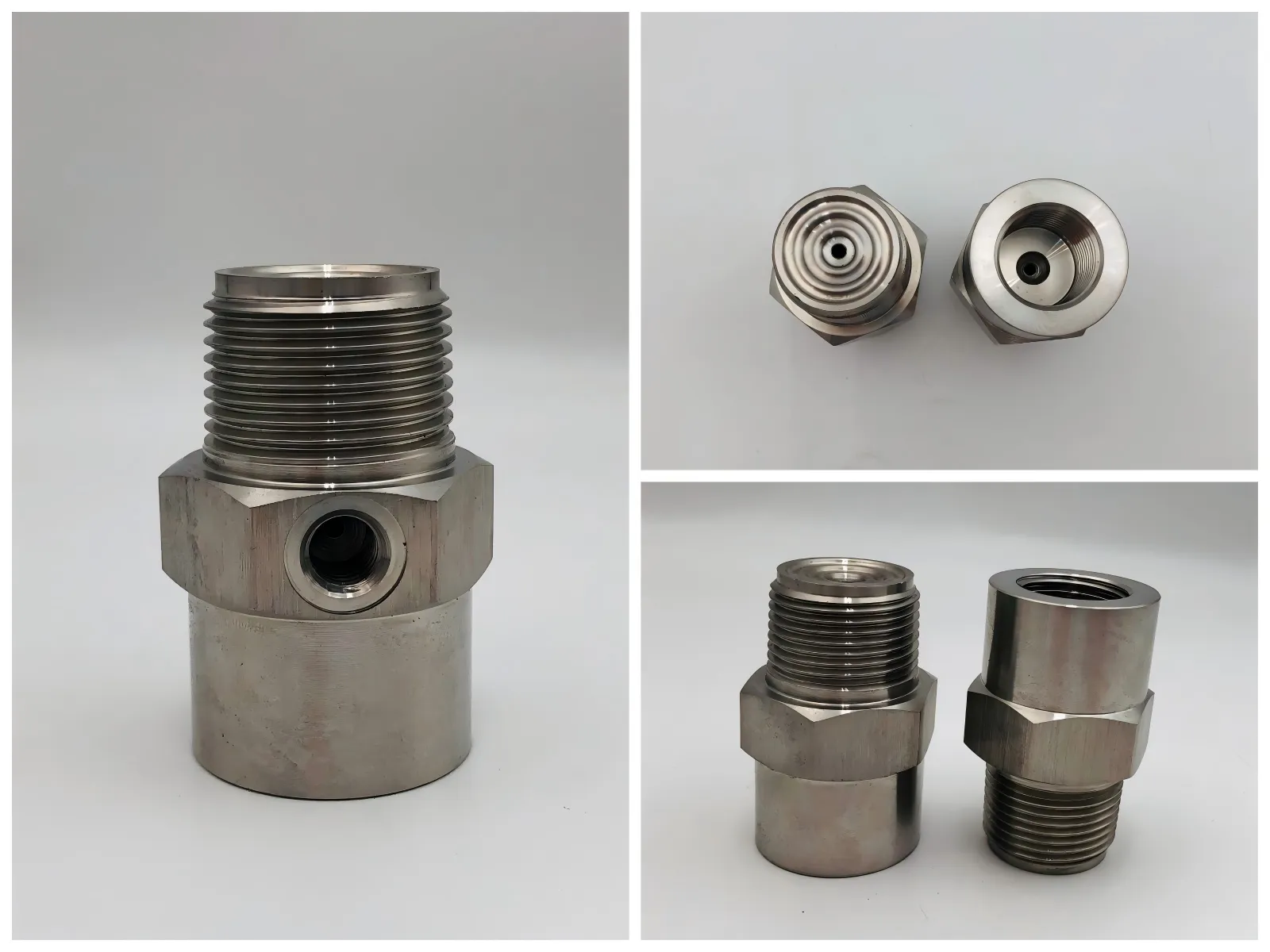

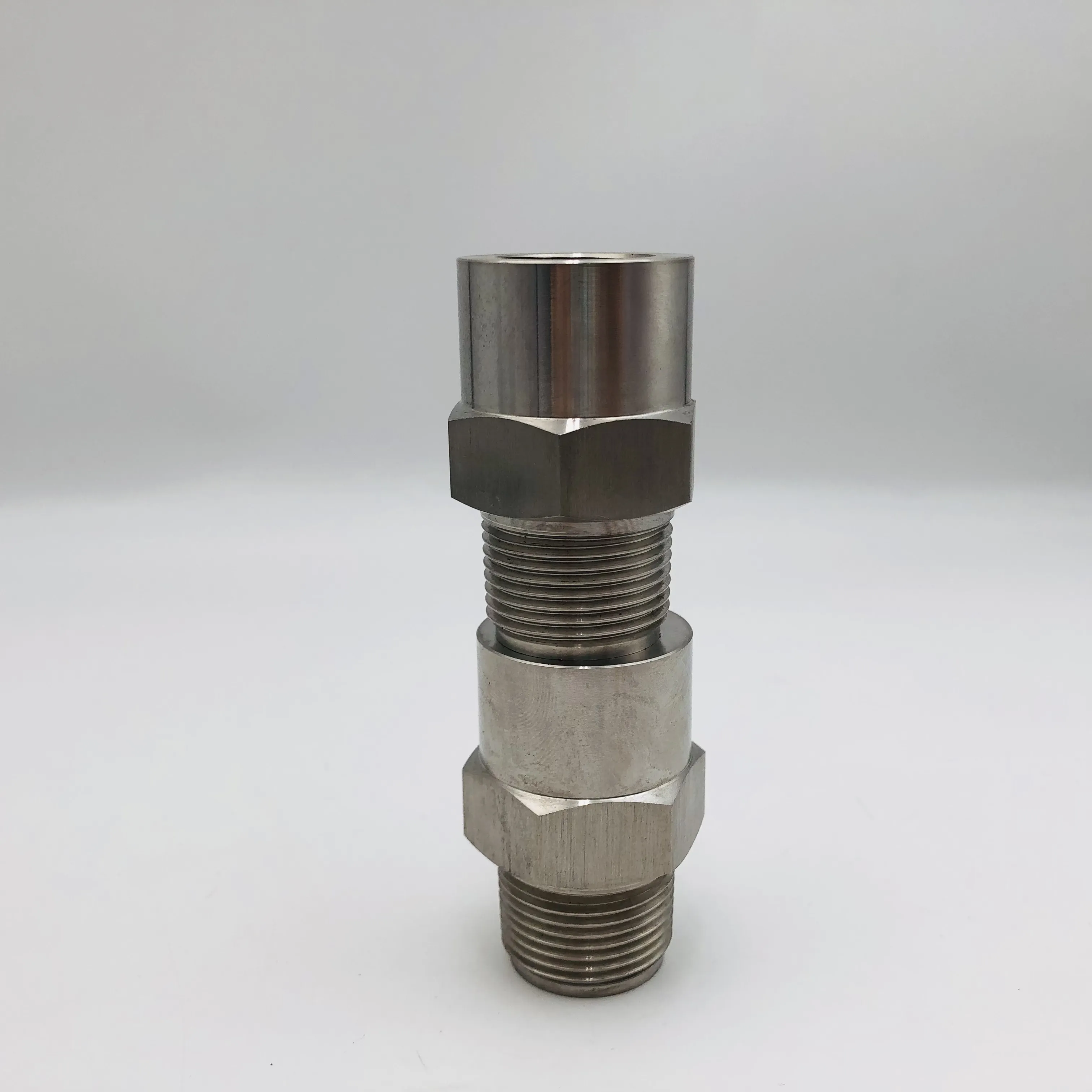

Sample na Display

Parameter ng Produkto

Pangalan ng produkto	Hindi kinakalawang na asero full cone spray nozzles
Mga materyales	304, 316, 316L, tanso
Rate ng Daloy	Customized
Anggulo ng Pag-spray	Customized
Estilo	Laki ng Thread
BB full cone spray nozzles	1/8”-2”
HH full cone spray nozzles	1/8”-2”
GG full cone spray nozzles	1/8”-3/4”
SJV-B full cone spray nozzles	1/8”-3/4”

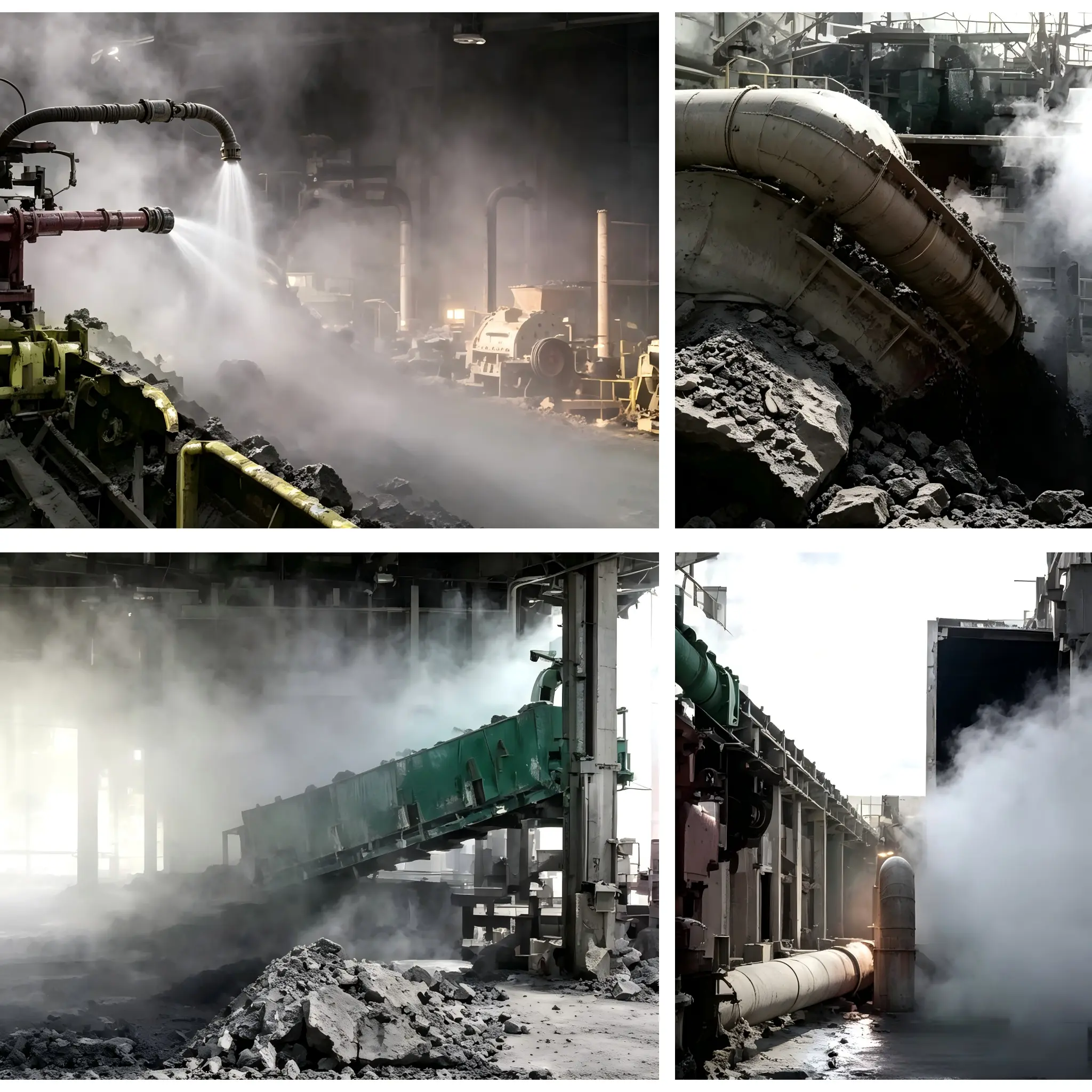

Application ng Stainless Steel Full Cone Spray Nozzles

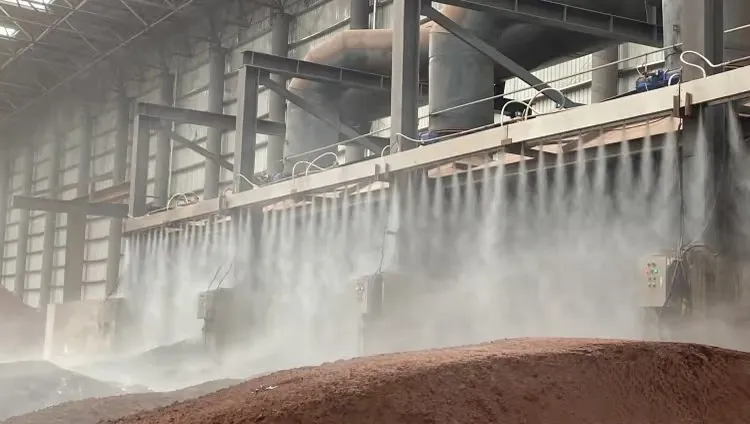

1. Ang mga halaman ng buhangin at graba ay bumubuo ng malaking halaga ng lumulutang na alikabok sa panahon ng mekanismo-paggawa ng buhangin at proseso ng pagdurog. Ang stainless steel na full cone spray nozzle ay pinipigilan ang mga emisyon sa pamamagitan ng pag-spray ng siksik at pinong ambon ng tubig sa hangin. Dahil dito, nahuhulog ang mga particle ng alikabok na ito dahil sa gravity, na nakakamit ng lubos na mahusay na pagsugpo ng alikabok sa pinagmulan.

2. Madaling nakakaipon ng nasusunog na organikong alikabok ang mga planta sa pagpoproseso ng butil at langis sa panahon ng pagbabawas, pagdadala, at paglilinis ng materyal. Ang sistema ng atomization ay tumpak na nag-spray ng micro-water mist sa mga punto ng paglilipat ng materyal. Ang operasyong ito ay epektibong binabawasan ang potensyal na panganib ng pagsabog ng alikabok sa pabrika.

3. Ang mga proseso ng pagtunaw at sintering sa mga plantang metalurhiko ay bumubuo ng napakalaking dami ng nakakalason na alikabok at mataas na temperatura ng tambutso. Ang mga high-pressure na stainless steel na full cone spray nozzle ay epektibong naghuhugas ng kagamitan sa pagawaan, nagpapalamig ng mga mainit na hurno, at pinipigilan ang alikabok sa kapaligiran. Ang pantay na ipinamahagi na mga patak ay nagpapataas ng lugar ng kontak ng gas-likido, na makabuluhang nagpapabilis sa neutralisasyon ng mga nakakapinsalang gas.

4. Ang mga quarries ay nahaharap sa matinding polusyon ng alikabok sa panahon ng open-pit blasting, rock drilling, at pinagsama-samang screening na mga operasyon. hindi kinakalawang na asero full cone spray nozzles pinipigilan ang laganap na alikabok, inaalis ang wastewater foam, at mabilis na pinalamig ang mainit na hilaw na materyales. Ang versatile nozzle system na ito ay nagsisilbi rin bilang isang napakahusay na tool sa pagsugpo sa sunog upang mapatay ang mga biglaang sunog.

FAQ

Q1: Ano ang eksaktong tumutukoy sa isang hindi kinakalawang na asero na full cone spray nozzle, at paano ang hitsura ng pattern ng spray nito?

A1: Ang solid cone spray nozzle na ito ay gumagamit ng mga panloob na vane o isang swirl chamber upang masira ang likido sa isang pinong ambon.

Q2: Ano ang mga pangunahing variable na nagdidikta sa laki ng droplet sa mga nozzle na ito?

A2: Ang operating pressure, orifice diameter, at liquid viscosity ang nagdidikta sa laki ng droplet. Mas mabilis na pinipilit ng mas mataas na presyon ang likido sa orifice, na nagbubunga ng mas pinong atomization.

Q3: Hindi kinakalawang na asero at tanso. paano ako pipili ng tamang materyal?

A3: Ang stainless steel (304/316L) ay tumatayo sa matinding init, pagkasira, at mataas na presyon, na ginagawa itong pamantayan sa industriya para sa mga plantang metalurhiko.

Nag-aalok ang Brass ng maayos na machining at disenteng performance para sa cost-sensitive, non-corrosive na mga setup tulad ng general cooling o fire protection.
