CNC Machined Hydraulic Fitting

Ang CNC machined hydraulic fitting ay isang hydraulic fitting na nag-uugnay sa mga hose, tube, pump, valve, at cylinder sa isang hydraulic system. Mukha itong simple — isang metal na katawan na may mga sinulid at may sealing na mukha — ngunit ito ay gumagana sa ilalim ng malupit na mga kondisyon: mga presyon mula 50 hanggang 400+ bar, mga pagbabago sa temperatura, panginginig ng boses, at hydraulic fluid na nakakahanap ng anumang daanan ng pagtagas tulad ng tubig na nahahanap ng bitak.

Ang trabaho ng kabit ay mag-seal. Kung ito man ay isang JIC 37° flare, isang ORFS (O-ring face seal), isang BSPP parallel thread, o isang NPT tapered thread, ang sealing geometry ay machined sa micron precision. Ang ibabaw ng sealing out of round by 0.02mm ay isang angkop na umiiyak. Ang isang sinulid na may punit na ugat ay isang angkop na pumuputok sa ilalim ng presyon. Iyon ang dahilan kung bakit ang kalidad ng machining ay hindi isang "masarap na magkaroon" dito - ito ay isang isyu sa kaligtasan.

Mga Pangunahing Tampok at Benepisyo ng CNC machined hydraulic fitting

Nagse-sealing Surfaces Machine, Not "Good Enough" Ang 37° flare cone, O-ring groove, at seat faces ay machined with controlled tolerances (seat angle ±0.5°, surface finish Ra 0.8μm max). Ang wastong sealing surface ay ang nagpapanatili ng 350 bar sa loob ng pipe at labas ng iyong equipment room.

Malinis, Matalas na mga Thread Ang mga sinulid ay pinuputol o nirolyo sa 6g/6H na may buong profile form — walang punit-punit na mga ugat, walang rolled-over crests. Ang mga tapered thread (NPT/BSPT) ay na-verify gamit ang L1/L2 ring gauge upang magarantiya ang isang masikip, hindi tumutulo na joint.

Kumpiyansa na Sinubok sa Presyon Ipini-pressure namin ang mga fitting ng pagsubok sa 1.5× na na-rate na working pressure sa mga na-sample na batch, at ang bawat fitting ay biswal at dimensional na sinusuri. Para sa mga kritikal na aplikasyon, available ang 100% pressure testing.

Tamang Materyal para sa Fluid Carbon steel zinc-plated para sa karaniwang mga sistema ng langis ng mineral; hindi kinakalawang na 316 para sa pagkain, dagat, at mga agresibong likido; brass para sa low-pressure pneumatic at water service. Pinipigilan ng tamang materyal ang galvanic corrosion at napaaga na pagkabigo.

Kalinisan na Maari Mong Tukuyin Ang mga fitting ay nililinis ng ultrasonic at naka-package sa iyong detalye ng kalinisan — kabilang ang mga klase sa kalinisan ng ISO 4406 para sa mga sensitibong servo at proportional system.

Mga Detalye ng Produkto

Mga Karaniwang Aplikasyon

Bilang isang CNC machined hydraulic fitting manufacturer at supplier, ang Tuoyuan Metal ay nagsusuplay ng mga fitting nang maramihan sa factory-direct pricing para sa:

Mobile hydraulics — mga excavator, loader, makinarya sa agrikultura

Industrial hydraulic system — mga pagpindot, injection molding machine, machine tool

Mga hydraulic circuit ng kagamitan sa konstruksiyon

Marine at offshore hydraulic system (316 stainless)

Pagproseso ng pagkain at mga linya ng pharmaceutical fluid

Mga test bench, lubrication system, at pneumatic circuit

Proseso ng Produksyon

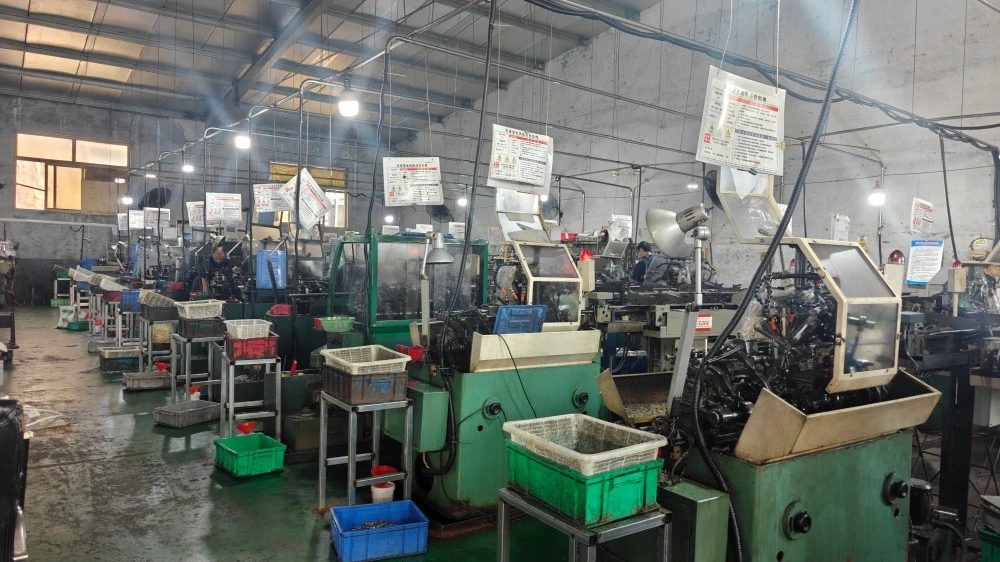

Ang mga hydraulic fitting ay ginagawa mula sa bar stock sa CNC lathes — madalas sa isang iisang clamping cycle. Ang mga hex na katawan ay pinipihit, binubulay, sinulid, at ang sealing geometry (flare cone, O-ring groove, o taper) ay pinuputol gamit ang nakalaang tooling. Ang single-setup na diskarte ay kung ano ang humahawak sa sealing surface concentric sa thread.

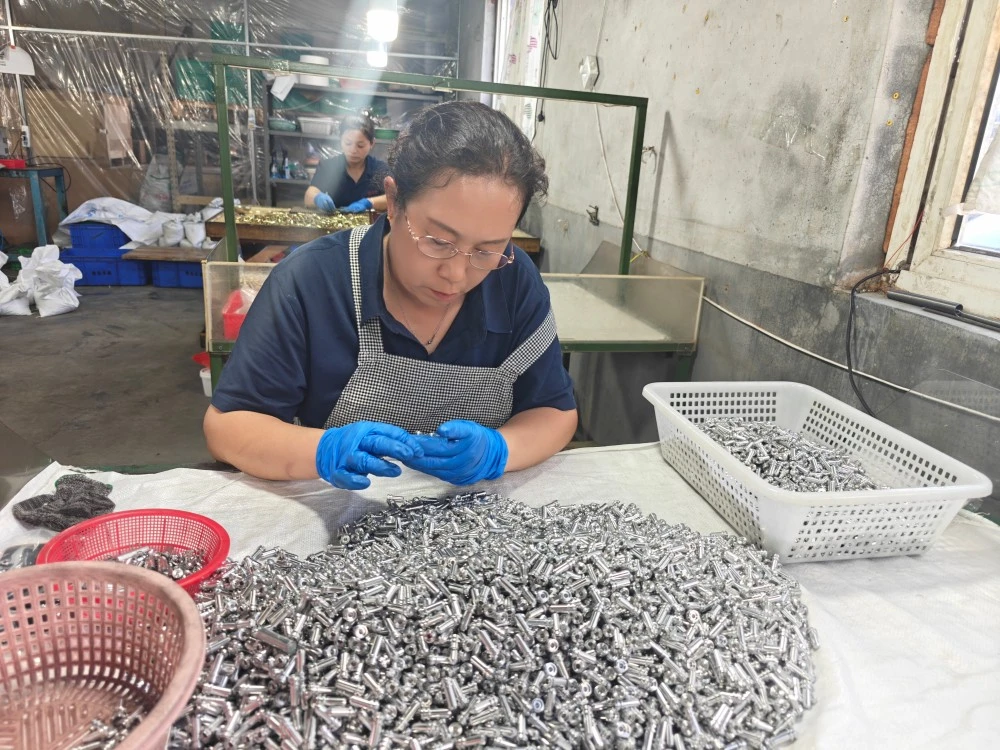

Pagkatapos ng machining, ang mga fitting ay deburred — kritikal sa sealing face — pagkatapos ay ginagamot sa ibabaw (zinc plating, zinc-nickel, o passivation). Nililinis ng ultrasonic ang mga fitting upang maalis ang mga chips at residue, pagkatapos ay siniyasat: pagsukat ng thread, pagsuri sa anggulo ng upuan, pagsukat ng dimensyon, at sample na pagsubok sa presyon.

Bakit Pumili ng Tuoyuan Metal

Katumpakan sa Pagma-machine Kung Saan Ito Nagbibilang Ang aming CNC lathes ay may katumpakan ng paulit-ulit na pagpoposisyon na ≤±0.003mm, at regular kaming nagme-machine sa ±0.01mm sa mga fitting — ang tolerance band na nagpapanatiling totoo ang sealing surface at malinis ang mga thread.

Dekada ng Dalubhasa sa Metalworking Mahigit sa 10 taon sa katumpakan na mga naging bahagi, na may 5,000 m² na pabrika, 20 CNC lathes, at 100-milyong piraso taunang kapasidad. Nagawa namin ang bawat angkop na pamantayan sa catalog na ito — nang maraming beses.

48-Oras na Marka ng Tugon Kung may nakitang problema, tutugon kami sa loob ng 48 oras at gagawin namin ang buong responsibilidad sa kabayaran ayon sa napagkasunduan. Ang pangakong iyon, na patuloy na pinarangalan, ang dahilan kung bakit muling nag-order ang 95% ng aming mga customer.

I-export ang Ready Documentation Ang mga sertipiko ng materyal, mga ulat ng inspeksyon, at mga talaan ng pagsubok sa presyon ay ipinapadala sa bawat order. Available ang koordinasyon ng inspeksyon ng third-party.

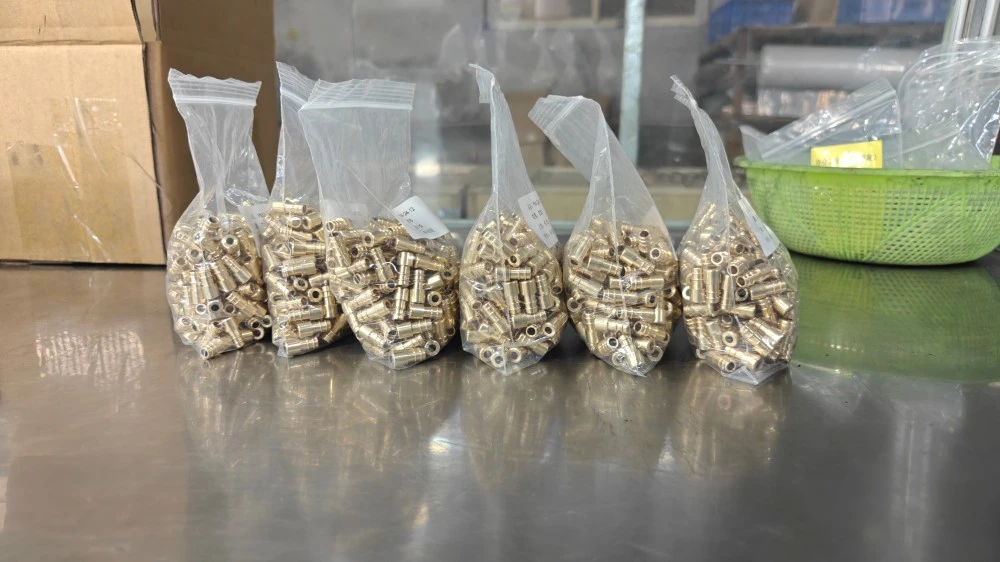

Packaging at Pagpapadala

Ang mga kabit ay nililinis, pinoprotektahan laban sa kaagnasan, at nakaimpake sa mga poly bag, karton, o i-export na mga wooden case. Available ang express, air, at sea freight mula sa Qingdao Port. Documentation: Commercial Invoice, Packing List, Bill of Lading, Certificate of Origin, Material Test Certificate. Para sa CNC machined hydraulic fitting na mga presyo, maramihang order, o isang quotation, makipag-ugnayan sa aming export team.

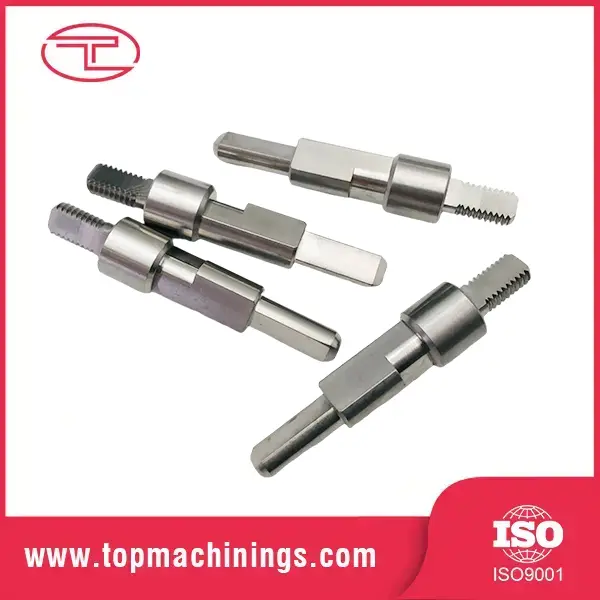

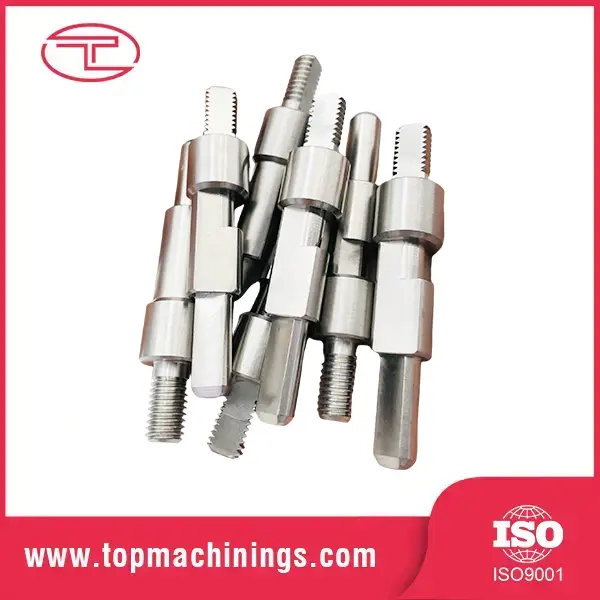

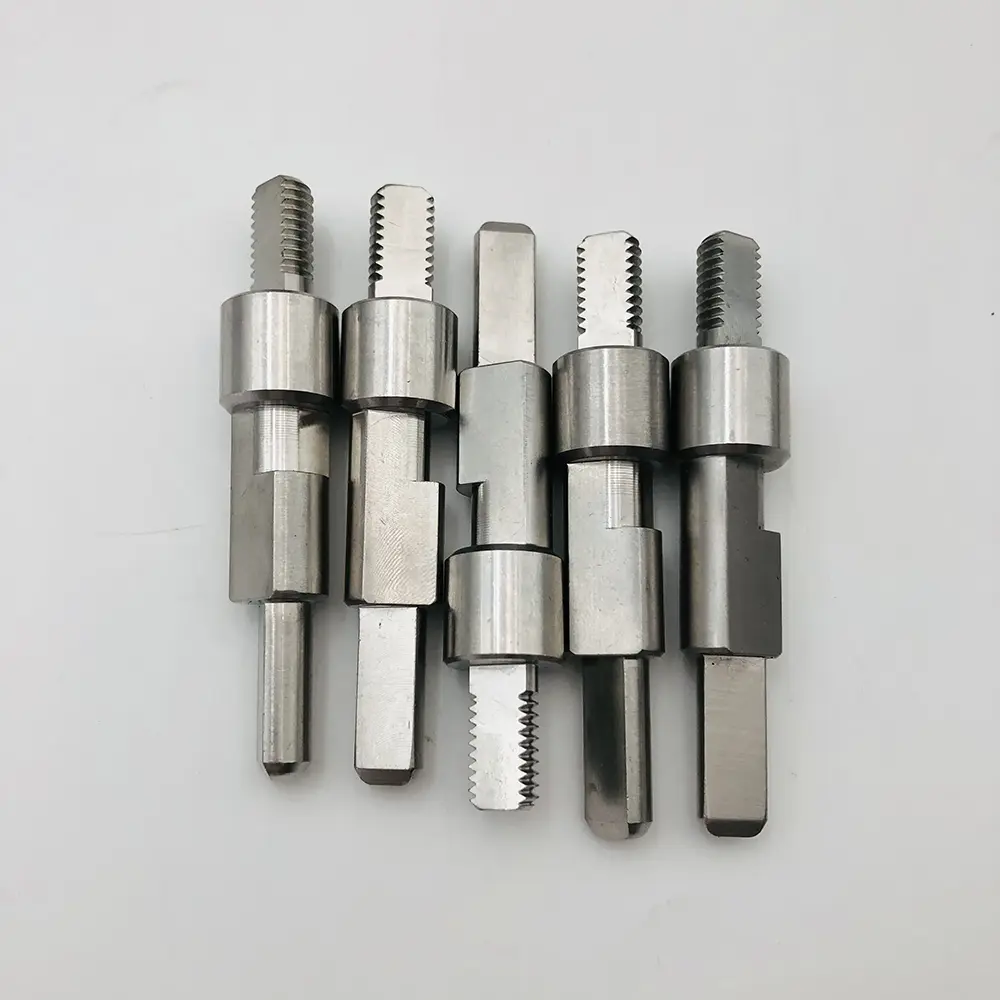

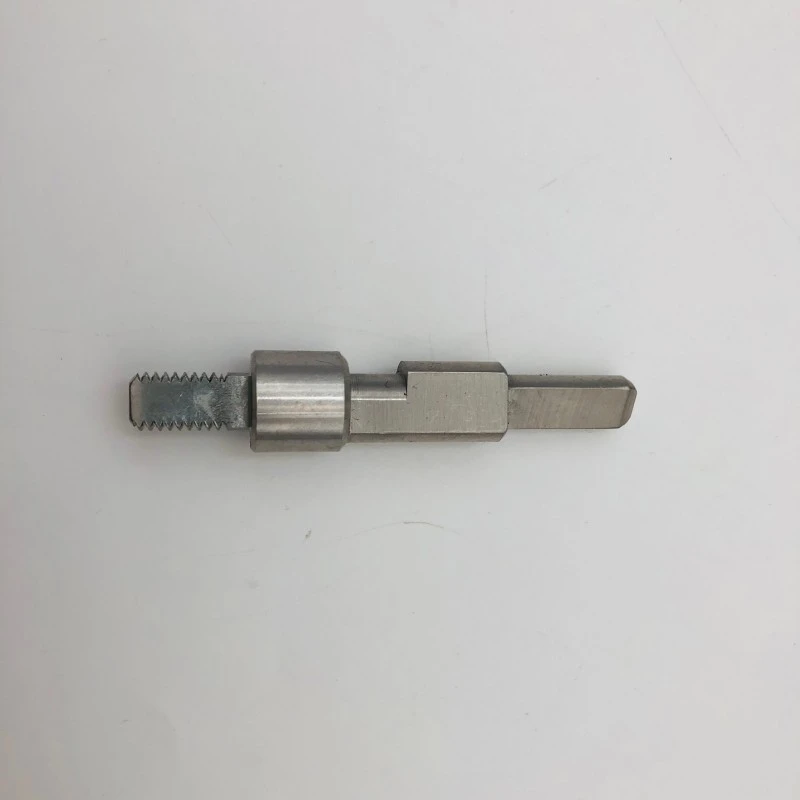

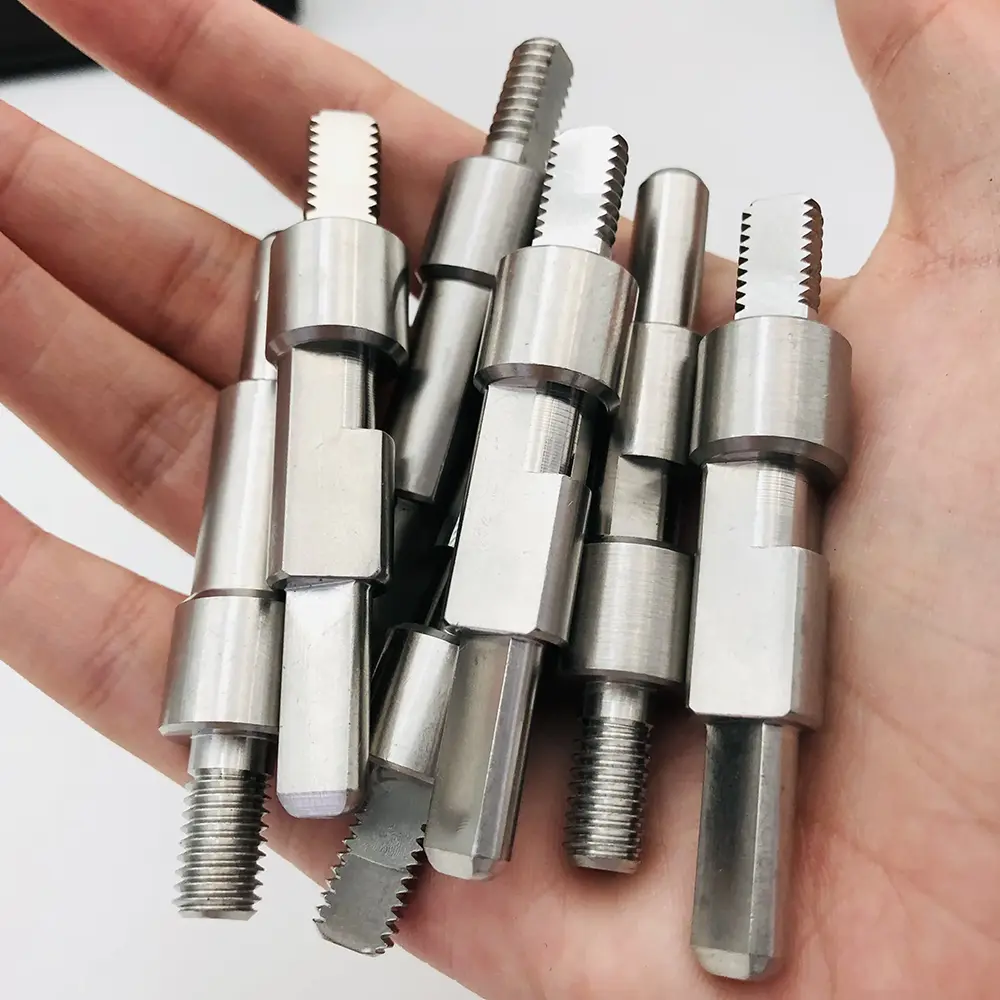

High-Precision Threaded Shafts para sa Industrial Equipment

Kliyente: Tagagawa ng European Hydraulic Equipment

Industriya: Fluid Power & Industrial Automation

Materyal: Hindi kinakalawang na Asero / Carbon Steel

Proseso: Precision CNC Turning, Milling, Threading at Heat Treatment

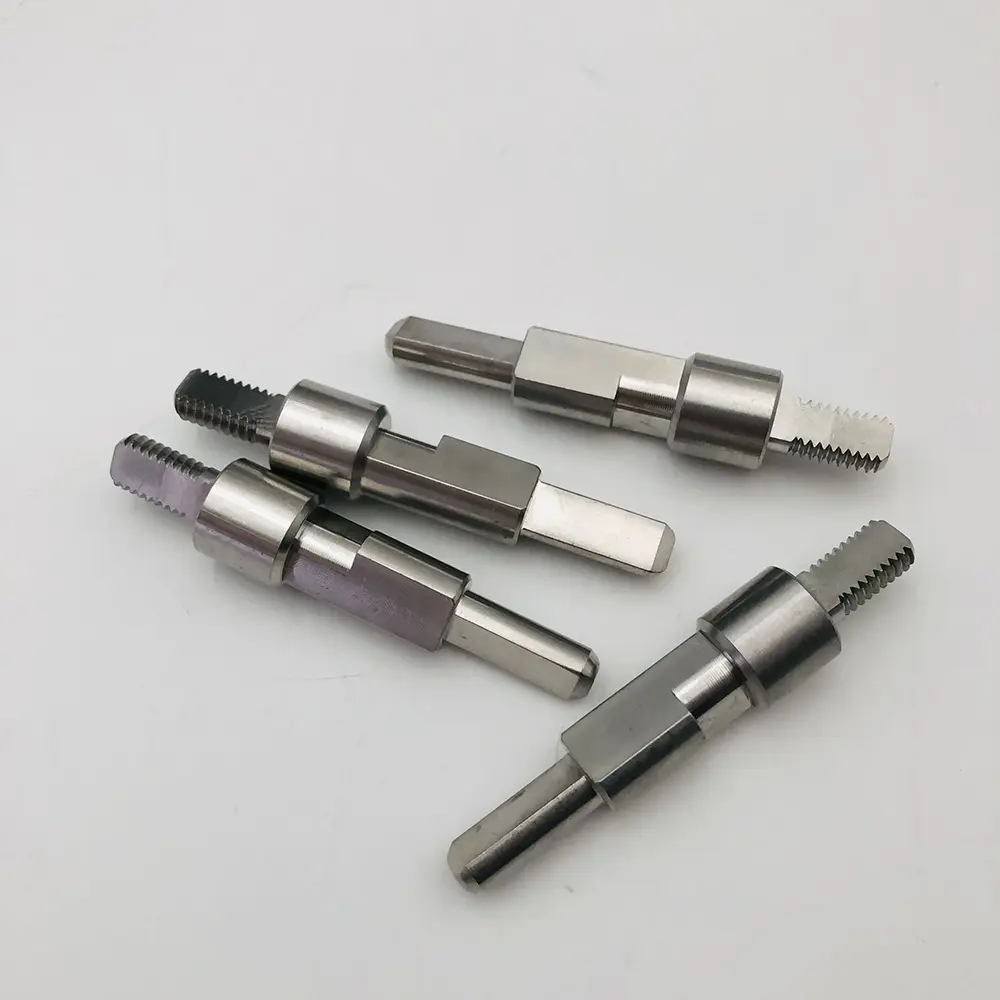

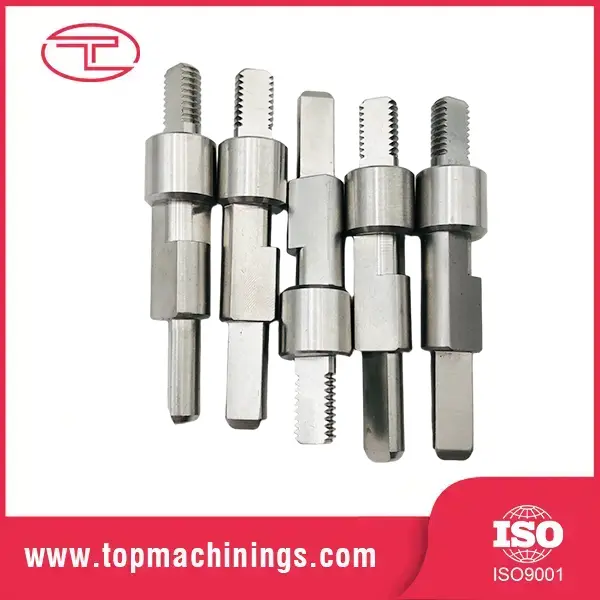

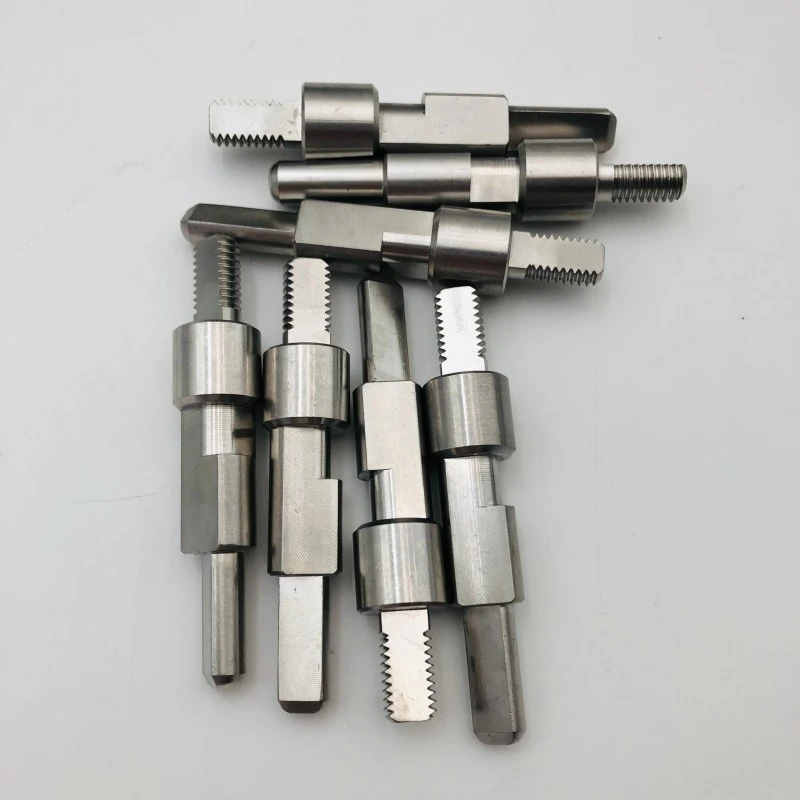

Ang kliyente ay nangangailangan ng custom na multi-stepped threaded shaft na may mahigpit na tolerance at makinis na surface finish para maiwasan ang pagtagas at mekanikal na pagkasira sa mga high-pressure hydraulic assemblies. Nabigo ang mga karaniwang bahagi ng merkado na matugunan ang kanilang partikular na mga kinakailangan sa torque at pagkakahanay.

Gamit ang multi-axis Swiss CNC turning at precision milling machine, gumawa kami ng mga customized na shaft na may eksaktong thread profile at flat-milled na feature ayon sa mga teknikal na guhit ng kliyente. Ang mahigpit na kontrol sa kalidad, kasama ang 100% na pagsusuri sa thread gauge at mga pagsusuri sa pagkamagaspang sa ibabaw, ay inilapat bago ipadala.

FAQ

Q: Aling angkop na pamantayan ang dapat kong gamitin?

A: Depende ito sa iyong rehiyon at dulo ng hose: Ang JIC ay karaniwan sa North America, BSP sa Europe/Asia, metric DIN sa Germany, ORFS kung saan mahalaga ang vibration at leak-free na performance. Ipadala sa amin ang iyong kasalukuyang mga kabit o mga guhit at tutukuyin namin ang pamantayan at ibigay ang mga katugmang kabit.

Q: Anong pressure ang kaya ng mga fittings mo?

A: Ang mga karaniwang fitting ay na-rate sa 350 bar working pressure; mataas na presyon ng mga configuration hanggang sa 630 bar. Sinusuri namin ang mga sample na batch sa 1.5x na na-rate na presyon.

T: Maaari ka bang mag-supply ng mga hindi kinakalawang na asero na kabit para sa paggamit ng pagkain o dagat?

A: Oo — Ang mga kabit ng SUS316 na may passivation finish ay magagamit para sa pagkain, dagat, at mga pharmaceutical application. Mga sertipiko ng materyal na ibinigay.

Q: Nag-aalok ka ba ng mga custom na kabit sa bawat pagguhit?

A: Oo, ang ganap na custom na mga kabit ay ang aming espesyalidad. Magpadala ng drawing o sample at gagawin namin ang iyong eksaktong geometry, kabilang ang mga custom na configuration ng port.

Q: Ano ang iyong MOQ at oras ng paghahatid ng CNC machined hydraulic fitting?

A: Mga sample: 3–5 araw, MOQ flexible. Produksyon: average 15 araw. Sea freight mula sa Qingdao, o express para sa mga apurahang maliliit na order.
