Ano ang Buong Proseso ng Produksyon ng CNC?

2026-07-09 0 Mag-iwan ako ng mensahe

Mula sa paunang disenyo ng produkto at CAD modeling, sa pamamagitan ng CAM programming, machine setup, at ang aktwal na machining, hanggang sa panghuling inspeksyon ng kalidad at post-processing, tinutuklasan nito kung paano nagtatagpo ang digital precision at mekanikal na kahusayan upang lumikha ng mga kumplikadong bahagi ng metal.

Hakbang 1: Disenyo ng Produkto at Paggawa ng CAD Drawing

LahatPaggawa ng CNCnagsisimula sa mga kinakailangan ng produkto ng customer. Gumagamit ang aming team ng disenyo ng CAD software para gumuhit ng tumpak na 2D engineering drawing at bumuo ng kumpletong 3D na mga modelo ng produkto, na naglalatag ng pundasyon para sa huling hugis ng natapos na bahagi.

Disenyo para sa Pagsusuri

Sinusuri namin ang pagganap ng hilaw na materyal, espasyo sa pag-access ng tool, kahirapan sa pagproseso, at gastos sa produksyon sa yugto ng disenyo upang maiwasan ang mga isyu sa pagmamanupaktura sa ibang pagkakataon.

Mga Kumpletong Pamantayan ng Modelo

Dapat na ganap na ipakita ng mga modelong 3D ang bawat tampok na istruktura ng bahagi.

Malinaw na Teknikal na Marka

Ang lahat ng mga guhit ay nangangailangan ng may markang dimensional tolerance, geometric tolerance, at mga kinakailangan sa pagkamagaspang sa ibabaw para sa sanggunian sa panahon ng produksyon.

Hakbang 2: CAM Programming at Pagpaplano ng Proseso ng Machining

Ang CAM software ay nagsisilbing link sa pagitan ng mga design file at CNC machine tools. Ang aming mga teknikal na programmer ay nagko-convert ng mga modelo ng CAD sa G-code at M-code, ang nababasang command language para sa CNC equipment.

Dibisyon ng Yugto ng Machining

Pinaghihiwalay namin ang rough cutting at finish cutting para sa lahat ng bahagi: ang rough machining ay mabilis na nag-aalis ng labis na materyal, habang tinatapos ang machining lock sa katumpakan at kalidad ng ibabaw.

Cutting Tool at Path Optimization

Pinipili namin ang pagtutugma ng mga tool sa paggupit at idinisenyo ang pinakamaikling posibleng daanan ng pagputol upang mabawasan ang idle na oras ng paglalakbay at mapalakas ang pangkalahatang kahusayan sa produksyon.

Mga Custom na Parameter ng Pagputol

Itinakda ng mga technician ang bilis ng spindle, rate ng feed, lalim ng pagputol, at hakbang ng pagputol nang mahigpit na batay sa bahagi ng materyal at istraktura.

Pre-production Simulation Test

Nagpapatakbo kami ng buong 3D cutting simulation sa loob ng software upang suriin ang mga panganib sa banggaan ng tool, labis na pagputol, at pagkasira ng tool bago magpadala ng mga programa sa workshop.

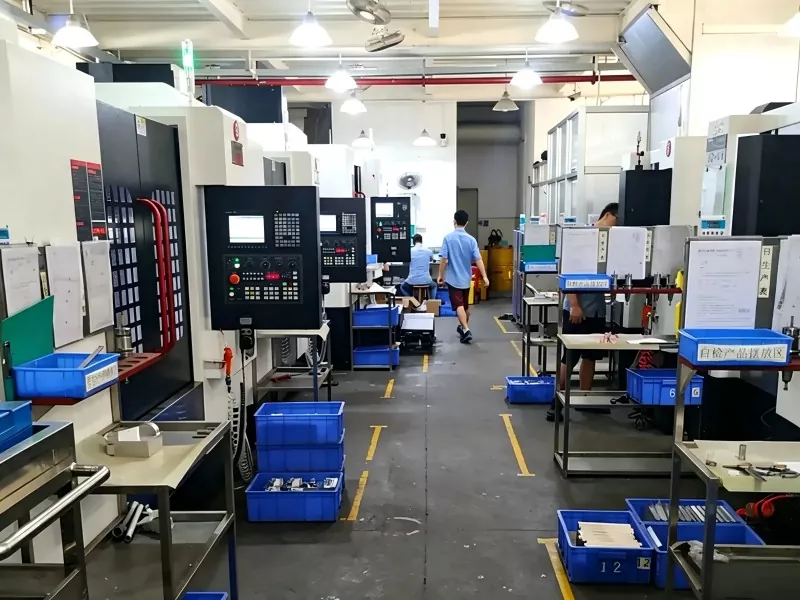

CNC Production Process

Hakbang 3: Machine Setup at On-site na Paghahanda

Bago ang pormal na pagputol, kinukumpleto ng mga operator ng workshop ang lahat ng gawaing pisikal na pag-setup upang tumugma sa digital program.

Paghahanda ng Tool

Inihahanda ng mga operator ang lahat ng kinakailangang cutting tool gaya ng nakalista sa process sheet, sukatin ang haba at diameter ng bawat tool, pagkatapos ay i-mount ang mga ito nang maayos sa machine tool magazine.

Pang-ipit ng Hilaw na Materyal

Ang mga vise, pressure plate, o custom na mga fixture ay ginagamit upang i-lock nang mahigpit ang mga blangko ng hilaw na materyal sa worktable, na pumipigil sa paglilipat sa panahon ng high-speed cutting.

Setting ng Tool at Pag-calibrate ng Pinagmulan

Ang mga work coordinate system (tulad ng G54) ay nakatakda upang kumpirmahin ang zero point ng workpiece upang tumpak na mahanap ng makina ang hilaw na materyal.

Pag-upload ng Programa

Ang ganap na na-verify na mga file na G-code na walang error ay ina-upload sa CNC machine control system.

Hakbang 4: Awtomatikong Machining at Real-time na Pagsubaybay

Awtomatikong tumatakbo ang CNC machine kasunod ng na-upload na code, at nakumpleto ng multi-axis linkage ang pagputol ng materyal. Ang mga operator ay patuloy na nagbabantay sa buong proseso ng pagtakbo.

Mga Karaniwang Uri ng CNC Machining

Paggiling: Ang mga rotating cutting tool ay gumagalaw laban sa mga nakapirming workpiece, perpekto para sa mga kumplikadong flat surface, cavity at curved 3D profiles.

Pagliko: Umiikot ang mga blangko ng hilaw na materyal habang gumagalaw ang mga tool sa paggupit, na ginagamit para sa mga rotational na bahagi tulad ng mga shaft, disc at manggas (gaya ng aming mga brass molding insert).

Pagbabarena at Pag-tap: Tumpak na pagbutas ng butas at pagpoproseso ng panloob na thread para sa pagpupulong ng fastener.

Pangunahing Mga Punto sa Pagsubaybay sa On-site

Dapat bantayang mabuti ng mga operator ang mga detalyeng ito sa panahon ng produksyon:

Ang sapat na cooling fluid na ganap na sumasakop sa mga lugar ng pagputol

Mga palatandaan ng pagkasira ng kasangkapan o mga naputol na gilid

Hindi pangkaraniwang panginginig ng boses o matinding abnormal na ingay mula sa makina

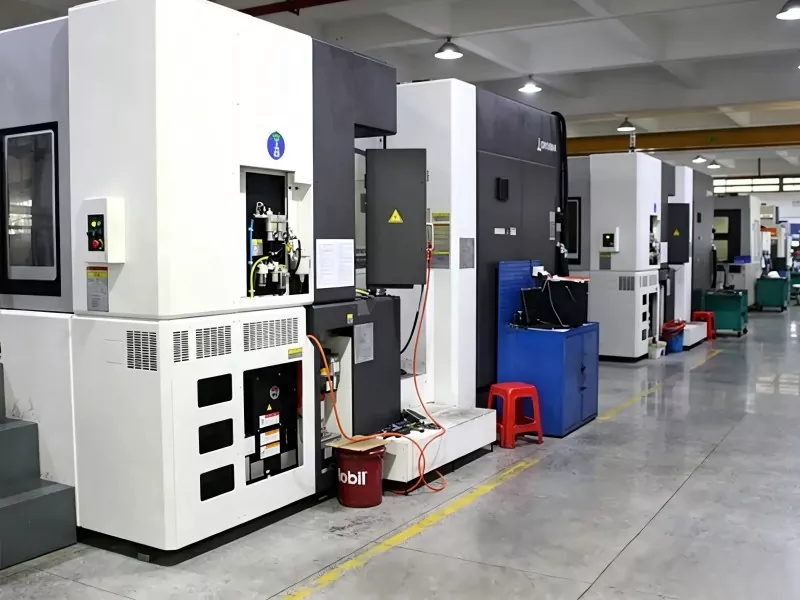

CNC Production Process

Hakbang 5: Precision Inspection at Quality Control

Kapag natapos na ang machining, ang lahat ng bahagi ay dumaan sa mahigpit na pagsubok sa QC upang kumpirmahin na tumutugma ang mga ito sa lahat ng mga detalye ng pagguhit.

Pangunahing Pagsusuri ng Dimensyon

Gumagamit ang mga manggagawa ng mga digital calipers, micrometer, at go/no-go gauge para sa mabilis na pag-verify ng laki.

High-precision Dimensional Testing

Para sa ultra-tolerance o kumplikadong mga curved na bahagi, ang mga coordinate measuring machine (CMM) at optical image detector ay sumusubok ng tumpak na geometric tolerance.

Surface Finish Test

Sinusuri ng mga surface roughness tester ang kinis ng ibabaw upang maalis ang mga halatang marka ng tool at mga depekto sa ibabaw.

Hakbang 6: Post-processing at Surface Finishing

Ang mga bahaging pumasa sa kalidad ng inspeksyon ay tumatanggap ng pangalawang paggamot upang matugunan ang mga pamantayan sa pagpupulong at hitsura.

Deburring

Ang mga hand tool, polishing machine, o ultrasonic na kagamitan ay nag-aalis ng matutulis na burr at mga gilid upang maiwasan ang mga gasgas at matiyak ang maayos na pagkakabuo.

Paglilinis ng mga Bahagi

Ang lahat ng cutting oil, metal chips, at dumi sa ibabaw ay ganap na nahuhugasan sa bawat workpiece.

Custom na Surface Treatment

Nag-aalok kami ng maraming opsyon sa pagwawakas sa ibabaw ayon sa mga sitwasyon ng paggamit: sandblasting, electroplating, anodizing, black oxide coating, powder spraying at higit pa para sa anti-rust protection at decorative effects.
