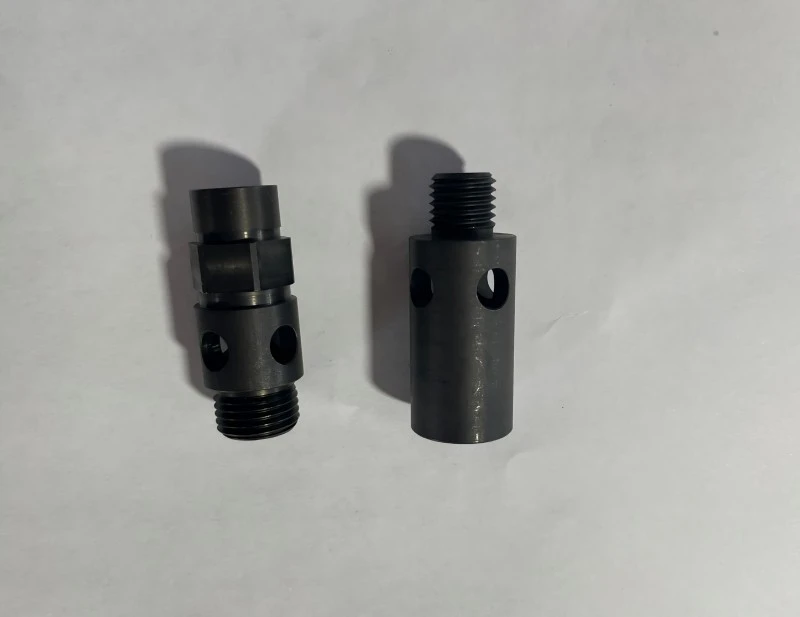

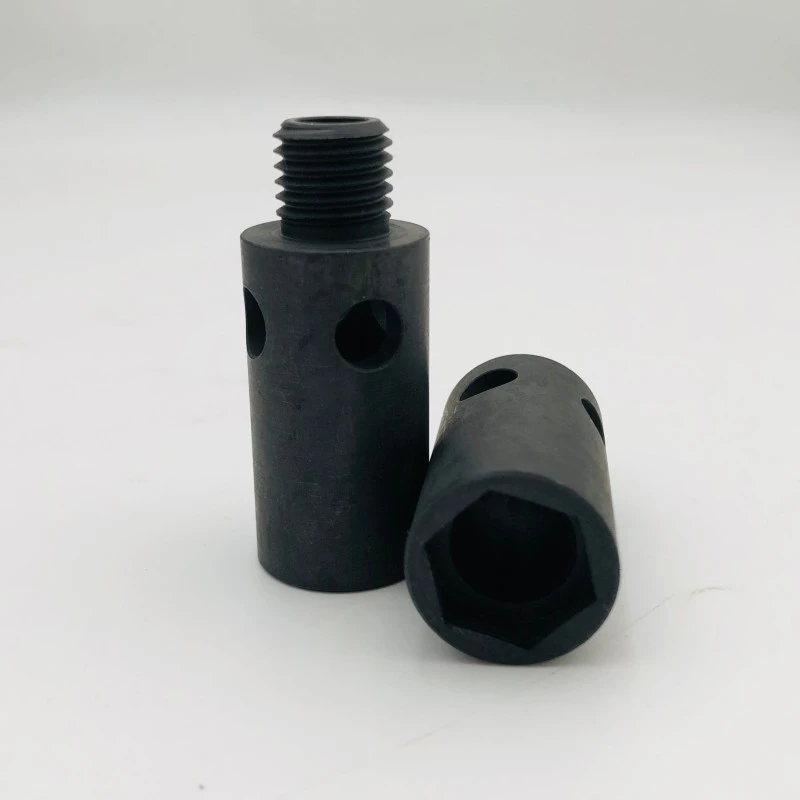

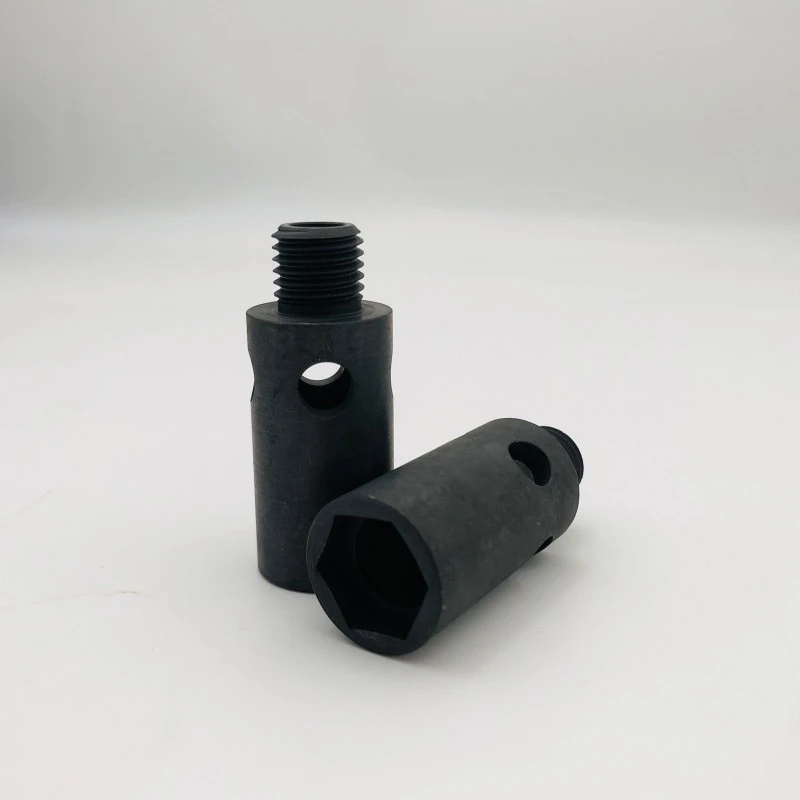

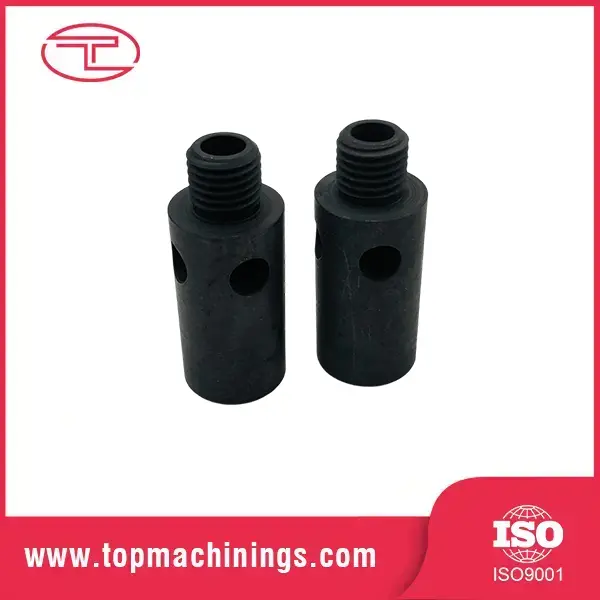

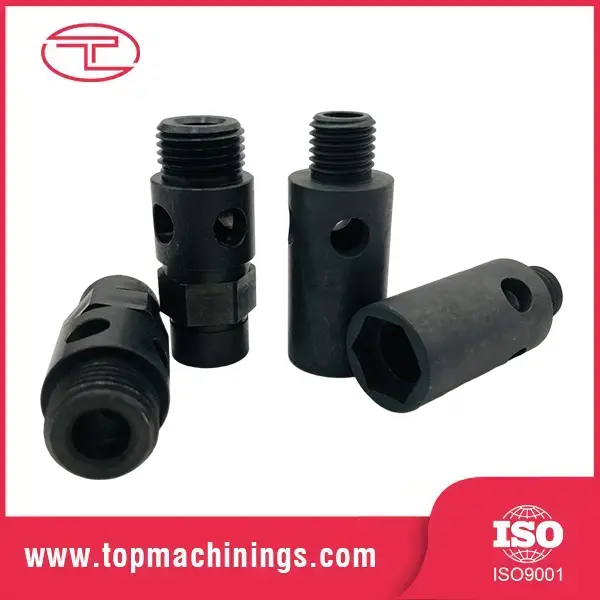

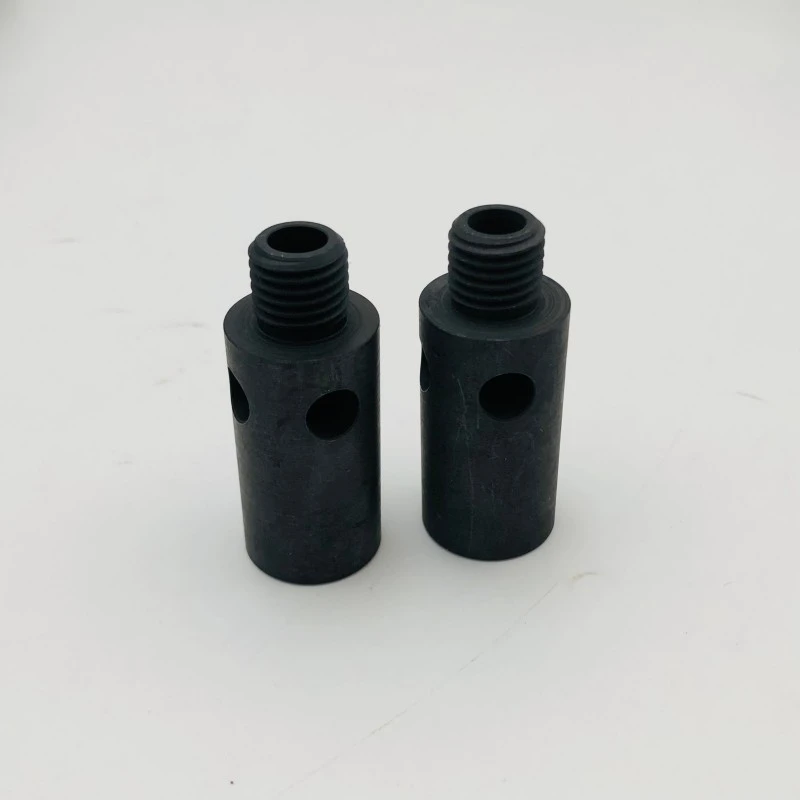

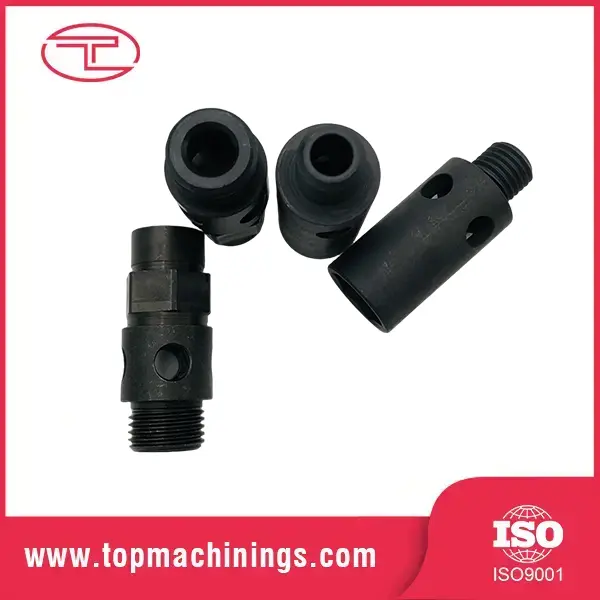

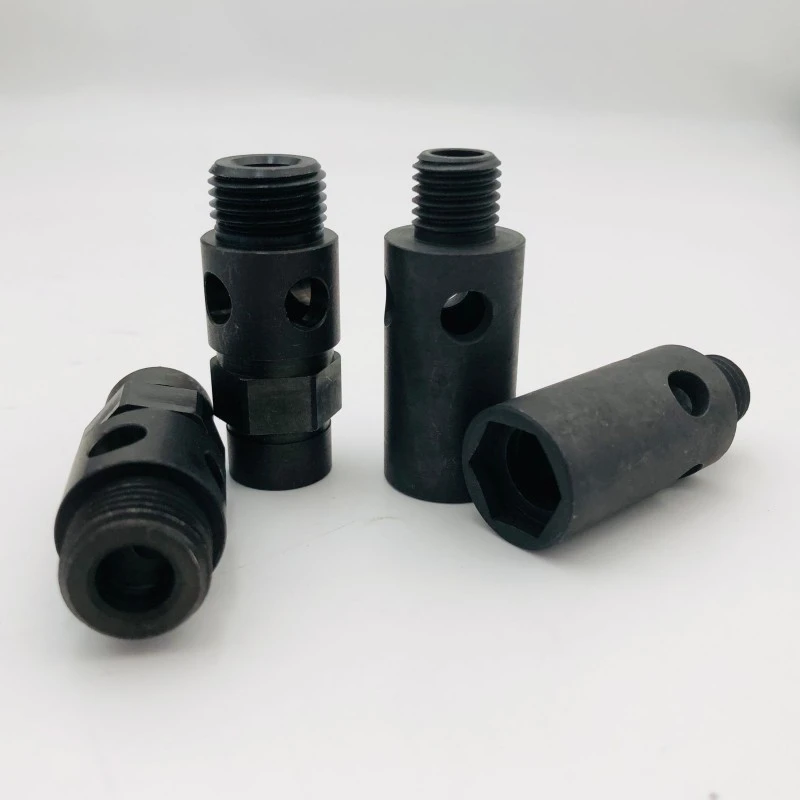

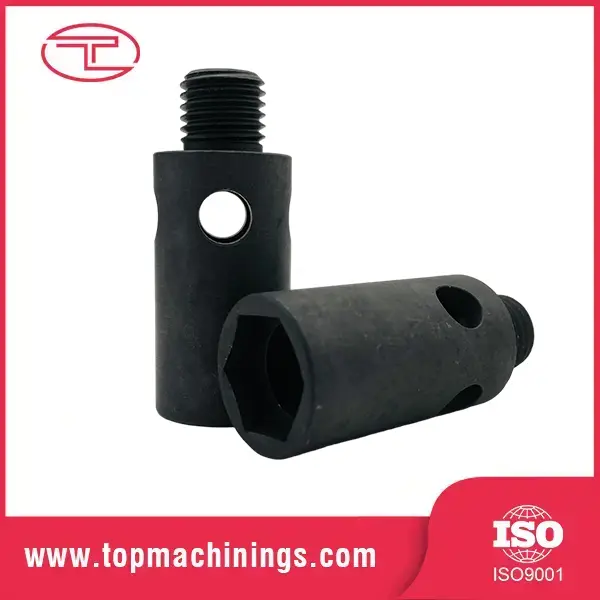

CNC Machining Precision Threaded Shaft

Ang sinulid na baras ay isang cylindrical rotating component na may machined thread kasama ang bahagi o lahat ng haba nito. Ang klasikong halimbawa ay ang lead screw — ang puso ng bawat CNC machine, 3D printer, at linear actuator — kung saan ang thread ay nagsasagawa ng nut upang i-convert ang pag-ikot sa tumpak na linear na paggalaw. Ngunit lumalabas din ang CNC machining precision threaded shaft bilang mga motor shaft na may sinulid na dulo, tie rod, adjustment screw, at feed shaft.

Kung ano ang naghihiwalay sa isang magandang sinulid na baras mula sa isang masama ay hindi nakikita sa isang sulyap at sakuna sa serbisyo: katumpakan ng thread pitch sa buong haba. Ang isang lead screw na may pinagsama-samang pitch error na 0.1mm sa loob ng isang metro ng paglalakbay ay magpoposisyon ng iyong machine tool na mali ng 0.1mm — bawat solong oras. Iyon ang pagkakaiba sa pagitan ng isang bahagi ng katumpakan at isang bahagi ng problema.

Mga Pagsasaalang-alang sa Disenyo at Materyal

Mga karaniwang marka: 4140/42CrMo, 1045 (pangkalahatang tungkulin), SUS303/316 (corrosion resistance), 6061-T6 (lightweight)

Mga form ng thread: Acme, trapezoidal, metric ISO, UNC/UNF, ball-screw compatible

Heat treatment: induction hardening ng thread flanks, through-hardening, o carburizing

Mga kritikal na feature: mga butas sa gitna para sa paggiling, mga keyway, flat, cross-hole, at step diameter

Concentricity sa pagitan ng thread pitch diameter at bearing journal: ≤ 0.02mm TIR

Straightness: 0.05mm/m standard, 0.02mm/m para sa precision grades

Para sa CNC machining precision threaded shaft, ang pagpili ng materyal ay isang desisyon sa pagganap: 4140 hardened at ground ay nagbibigay ng mahabang wear life at dimensional stability; Ang 6061 aluminum ay nagbibigay ng magaan na low-inersia na paggalaw para sa mga high-speed na application. Inirerekomenda namin ang grado batay sa load, bilis, at duty cycle — hindi lang presyo.

Mga Pangunahing Tampok at Benepisyo

Tumpak na Mga Thread sa Buong Haba

Ang mga thread ay single-point cut o thread-milled sa ilalim ng kontrol ng CNC, na may pitch accuracy na na-verify sa buong haba ng thread — hindi lang sa gauge. Para sa CNC machining precision threaded shaft, hawak namin ang pinagsama-samang pitch error sa loob ng 0.02mm bawat 300mm, kaya tama ang posisyon ng iyong makina sa bawat punto ng paglalakbay.

Concentric Thread-to-Journal Relationship

Ang mga thread at bearing journal ay na-machine sa isang setup o sa mga sentro sa pagitan ng dalawang operasyon, na humahawak ng runout sa ilalim ng 0.02mm. Ang isang shaft na gumagana nang totoo ay nagsusuot nang pantay-pantay, mas mababa ang vibrate, at nagpapahaba ng buhay ng tindig.

Heat Treatment na Katugma sa Tungkulin

Ang induction hardening sa thread flanks ay nagbibigay ng wear-resistant surface habang pinapanatiling matigas ang core para sa torque transmission. Para sa mga high-cycle na application, kami ay nag-carburize o nagpapatigas sa iyong detalye.

Mga Diameter ng Lupa Kung Saan Ito Mahalaga

Ang mga bearing journal at seal surface ay maaaring maging cylindrical ground hanggang Ra 0.2μm na may tolerance na ±0.003mm — ang surface finish na nagpapanatili sa mga seal na walang tumutulo at ang mga bearings ay tahimik sa mataas na RPM.

One-Stop: Shaft + Fittings

Ginagawa namin ang buong shaft: mga thread, keyway, flat, cross-drilled hole, at threaded ends — isang bahagi, isang supplier, isang pamantayan ng kalidad. Walang pangalawang vendor, walang tolerance stacking sa pagitan ng mga bahagi.

Mga Detalye ng Produkto

Mga Karaniwang Aplikasyon

Bilang isang tagagawa at supplier ng CNC machining precision threaded shaft, ang Tuoyuan Metal ay nagbibigay ng mga shaft nang maramihan sa direktang pagpepresyo ng pabrika para sa:

Mga lead screw at ball-screw-compatible shaft para sa mga CNC machine at 3D printer

Mga motor shaft na may sinulid na dulo para sa mga coupling at pulley

Linear actuator at mga bahagi ng electric cylinder

Tie rods at adjustment screws para sa mga kagamitang pang-industriya

Automotive steering at suspension threaded na mga bahagi

Mga feed shaft para sa tela, packaging, at makinarya sa pag-print

Tungkol sa Amin

Ang Precision Machining ay Ang Aming Pangunahing Negosyo

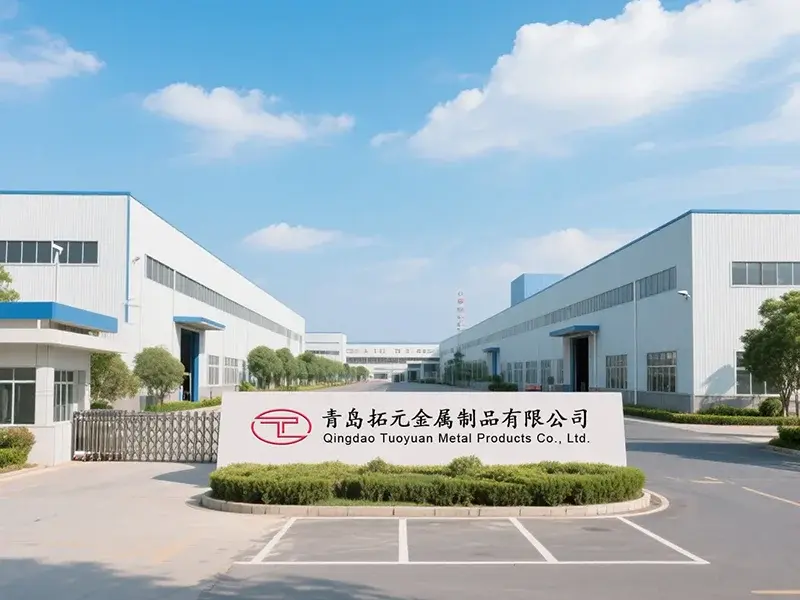

Dalubhasa ang Tuoyuan Metal sa precision turned parts at CNC machined component — CNC machining precision threaded shaft ay squarely sa aming wheelhouse. Sampung taon ng karanasan sa machining, 20 high-speed CNC lathes, 5 machining center, at 100-milyong piraso taunang kapasidad.

Napatunayan sa North American Markets

60% ng aming mga benta ay napupunta sa North America, kung saan hinihiling ng mga customer ang mahigpit na pagpapaubaya at maaasahang paghahatid. Ang 95% na rate ng paulit-ulit na pagbili ay nangangahulugan na muling mag-order ang aming mga customer — ang pinakamatibay na sertipikasyon ng kalidad na mayroon.

Mabilis, Malinaw na Komunikasyon

Ang aming koponan sa pagbebenta ay nagsasalita ng matatas na Ingles at tumugon sa loob ng 24 na oras. Ang mga isyu sa kalidad ay nakakakuha ng tugon sa loob ng 48 oras. Walang mga hadlang sa wika, walang runaround.

Built In na Suporta sa Engineering

Hindi sigurado tungkol sa materyal o heat treatment? Ipadala sa amin ang iyong aplikasyon at irerekomenda namin ang tamang grado at proseso. Sinusuportahan namin mula sa prototype hanggang sa mass production.

FAQ

Q: Gumagawa ka ba ng lead screws? Anong katumpakan ang maaari mong makamit? A: Oo — ang mga lead screw ay isa sa aming mga specialty. Ang karaniwang grado ay mayroong ±0.05mm bawat 300mm; precision grade hold ±0.02mm cumulative pitch error. Para sa mas mataas na katumpakan, inirerekomenda namin ang mga ball screw, na maaari rin naming ibigay.

Q: Maaari mo bang makina ng baras mula sa isang sample? A: Oo, nag-reverse-engineer kami mula sa mga pisikal na sample pati na rin sa mga drawing. Sinusukat namin ang sample, gumawa ng drawing, at kumpirmahin sa iyo bago ang produksyon.

T: Anong heat treatment ang inirerekomenda mo para sa sinulid na lumalaban sa pagsusuot? A: Para sa karamihan ng CNC machining precision threaded shaft at actuator application, ang induction hardening ng thread flanks sa HRC 45–55 ay ang tamang pagpipilian — matigas na ibabaw, matigas na core. Para sa matinding pagsusuot, available ang carburizing o full through-hardening.

Q: Maaari mo bang hawakan ang diameter tolerance na iyong inaangkin? A: Oo. Ang mga nakabukas na diameter ay humahawak ng ±0.02mm; ang mga diameter ng lupa ay may hawak na ±0.005mm. Ang aming mga CNC machine ay may paulit-ulit na katumpakan sa pagpoposisyon na ≤±0.003mm, na na-verify ng CMM inspeksyon sa bawat batch.

Q: Ano ang iyong MOQ at lead time? A: Ang prototype na MOQ ay flexible (kahit 1–5 piraso). Production MOQ mula sa paligid ng 500 piraso. Ang lead time ay may average na 15 araw, 18–20 araw na may paggiling at heat treatment.
