Ano ang Mga Kumplikadong Precision Turned Parts at Paano Nila Napapabuti ang Pagganap ng Component?

Complex Precision Turned Partsay mga engineered na bahagi na ginawa sa pamamagitan ng mga advanced na proseso ng pagliko upang makamit ang hinihingi na dimensional na katumpakan, repeatability, kalidad ng ibabaw, at geometric complexity. Malawakang ginagamit ang mga ito sa automation, makinarya, automotive system, electronics, medikal na kagamitan, hydraulic system, at iba pang mga application kung saan ang mga karaniwang karaniwang bahagi ay maaaring hindi magbigay ng kinakailangang akma o pagganap. Ipinapaliwanag ng gabay na ito ang kanilang istraktura, proseso ng pagmamanupaktura, mga opsyon sa materyal, pagpapaubaya, pagwawakas sa ibabaw, mga kinakailangan sa inspeksyon, pagsasaalang-alang sa disenyo, at mga kasanayan sa pag-sourcing, na tumutulong sa mga inhinyero at mga koponan sa pagbili na bawasan ang mga panganib sa produksyon at pumili ng angkop na solusyon sa pagmamanupaktura.

Talaan ng mga Nilalaman

1. Ano ang Mga Complex Precision Turned Parts?
2. Ano ang Nagiging Kumplikado ng Isang Nakabukas na Bahagi?
3. Paano Ginagawa ang Complex Precision Turned Parts?
4. Aling mga Materyal ang Maaaring Gamitin?
5. Paano Kinokontrol ang Katumpakan at Mga Pagpapahintulot?
6. Bakit Mahalaga ang Surface Finish?
7. Paano Sinusuri ang Precision Turned Parts?
8. Paano Dapat Idisenyo ng mga Inhinyero ang Mga Bahaging Ito?
9. Saan Ginagamit ang Mga Complex Precision Turned Parts?
10. Ano ang Dapat Hanapin ng Mga Mamimili sa isang Kasosyo sa Paggawa?
11. Mga Madalas Itanong
12. Konklusyon

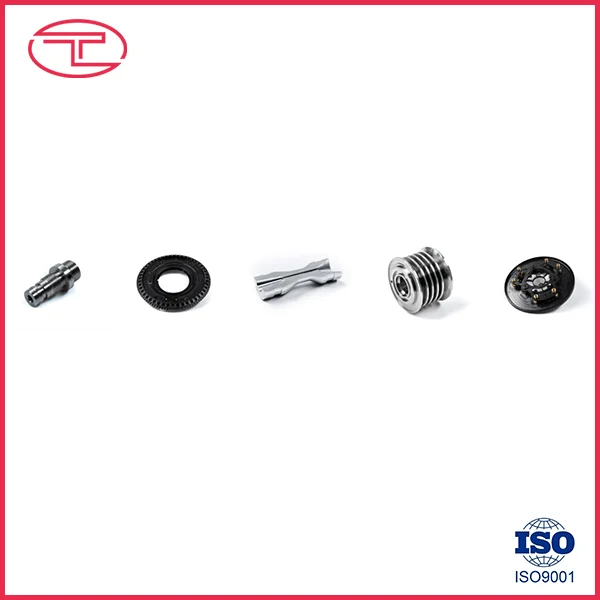

Ano ang Mga Complex Precision Turned Parts?

Ang Complex Precision Turned Parts ay mga custom-machined na bahagi na pangunahing ginawa sa pamamagitan ng pag-ikot ng workpiece habang ang mga cutting tool ay nag-aalis ng materyal upang lumikha ng tumpak na cylindrical, conical, threaded, grooved, o contoured na mga feature. Hindi tulad ng mga simpleng shaft o bushings, ang mga kumplikadong nakabukas na bahagi ay maaaring pagsamahin ang ilang mga machining operation at masalimuot na geometries sa loob ng isang bahagi.

Kasama sa mga karaniwang feature ang maraming diameter, internal bores, fine thread, grooves, balikat, taper, cross-hole, slots, chamfers, radii, at mga espesyal na profiled surface. Maaaring isama ng mga advanced na CNC turning center ang pagliko sa pagbabarena, pag-tap, paggiling, at iba pang mga operasyon, na nagbibigay-daan sa maraming feature na magawa sa mas kaunting mga setup.

Para sa mga mamimili, ang halaga ng isang kumplikadong precision turned component ay hindi lamang isang maliit na dimensional tolerance. Ang tunay na layunin ay pare-pareho ang pagganap kapag ang bahagi ay binuo sa isang mas malaking mekanikal na sistema. Ang katumpakan ng dimensyon, concentricity, kondisyon sa ibabaw, mga katangian ng materyal, at pag-uulit ay kailangang magtulungan.

Sa praktikal na produksyon, ang mga makakamit na pagpapaubaya ay nakasalalay sa materyal, geometry, kondisyon ng makina, tooling, workholding, katatagan ng proseso, at paraan ng inspeksyon. Ang mga nai-publish na sanggunian sa machining ay karaniwang nagpapakita ng pangkalahatang CNC na umiikot sa paligid ng ±0.05 mm, habang ang mas mahigpit na mga tolerance sa paligid ng ±0.01 mm o mas mababa ay maaaring posible sa mga piling tampok kapag ang proseso ay naaangkop na ininhinyero. :contentReference[oaicite:0]{index=0}

Ano ang Nagiging Kumplikado ng Isang Nakabukas na Bahagi?

Ang isang bahagi ay nagiging teknikal na kumplikado kapag ang geometry o functional na mga kinakailangan nito ay nangangailangan ng higit na kontrol sa proseso kaysa sa ordinaryong pagliko. Ang pagiging kumplikado ay maaaring magmula sa bilang ng mga tampok, ang kanilang kaugnayan sa isa't isa, o ang kahirapan sa pagpapanatili ng katumpakan sa buong produksyon.

Kaya dapat suriin ang pagiging kumplikado mula sa isang functional na pananaw. Ang isang bahagi na may maraming nakikitang mga tampok ay hindi kinakailangang mahirap gawin, habang ang isang medyo maliit na bahagi ay maaaring maging lubhang hinihingi kung ito ay naglalaman ng isang kritikal na butas, mahigpit na kinakailangan sa pag-ubos, o mahirap na materyal.

Paano Ginagawa ang Complex Precision Turned Parts?

Magsisimula ang isang maaasahang proseso ng pagmamanupaktura bago magsimulang maggupit ang makina. Ang pagsusuri sa engineering, pag-verify ng materyal, pagpaplano ng proseso, pagpili ng tool, pagmachining, inspeksyon, at pagtatapos ay lahat ay nakakatulong sa panghuling resulta.

Pagsusuri sa Engineering at Pagguhit

Pinag-aaralan muna ng manufacturing team ang technical drawing, 3D model, material specification, tolerance requirements, thread, surface finishes, heat treatment, at iba pang espesyal na tagubilin.

Maaaring matukoy ng yugtong ito ang mga potensyal na problema sa pagmamanupaktura bago magsimula ang produksyon. Halimbawa, ang hindi kinakailangang mahigpit na pagpapaubaya sa mga hindi gumaganang ibabaw ay maaaring magdagdag ng mga kinakailangan sa pagmachining at inspeksyon nang hindi pinapabuti ang aktwal na paggana ng bahagi.

Paghahanda ng Materyal

Pinipili ang bar stock o iba pang hilaw na materyal ayon sa inaprubahang detalye. Maaaring kailanganin ang mga sertipiko ng materyal para sa mga aplikasyon kung saan mahalaga ang traceability.

Pagliko ng CNC

Ang workpiece ay ligtas na hawak habang ang mga tool na kontrolado ng CNC ay gumaganap ng mga operasyon tulad ng pagharap, magaspang na pagliko, tapusin ang pagliko, pagbubutas, pag-thread, pag-ukit, at pag-chamfer. Maaaring gamitin ang live tooling o mill-turn equipment kapag ang bahagi ay nangangailangan ng karagdagang mga tampok sa paggiling o pagbabarena.

Mga Pangalawang Operasyon

Ang ilang mga bahagi ay nangangailangan ng karagdagang mga operasyon pagkatapos ng pagliko. Depende sa pagguhit, maaaring kabilang dito ang paggiling, pag-polish, paggamot sa init, pag-deburring, pag-plating, pag-anodize, pag-passivation, o iba pang mga paggamot sa ibabaw.

Inspeksyon at Panghuling Pag-verify

Ang mga kritikal na sukat ay sinusuri laban sa pagguhit. Depende sa mga kinakailangan ng proyekto, ang mga tagagawa ay maaaring gumamit ng mga micrometer, gauge, optical measurement equipment, CMM system, o iba pang mga instrumento sa pag-inspeksyon ng katumpakan.

Ang pagkakasunud-sunod ng pagmamanupaktura ay mahalaga dahil ang bawat karagdagang pag-setup ay maaaring magpakilala ng isang pagkakataon para sa pagkakaiba-iba ng pagkakahanay. Maaaring bawasan ng modernong mill-turn equipment ang bilang ng mga setup para sa ilang kumplikadong bahagi at samakatuwid ay mabawasan ang mga potensyal na error sa muling pagpoposisyon. :contentReference[oaicite:1]{index=1}

Aling mga Materyal ang Maaaring Gamitin?

Ang pagpili ng materyal ay direktang nakakaapekto sa pag-uugali ng pagputol, pagsusuot ng tool, pagbuo ng init, dimensional na katatagan, paglaban sa kaagnasan, timbang, lakas, at pagganap ng huling aplikasyon.

• hindi kinakalawang na asero:Angkop para sa mga application na nangangailangan ng corrosion resistance at mekanikal na tibay.
• Carbon steel:Karaniwan para sa mga pangkalahatang mekanikal na bahagi, shaft, pin, at pang-industriya na hardware.
• haluang metal:Kapaki-pakinabang kung saan kinakailangan ang mas mataas na lakas, wear resistance, o kakayahan sa paggamot sa init.
• aluminyo:Magaan at machinable, ginagawa itong angkop para sa mga pagtitipon na sensitibo sa timbang.
• tanso:Kadalasang pinipili para sa mga fitting, connector, electrical component, at application na nangangailangan ng mahusay na machinability.
• tanso:Ginagamit kapag mahalaga ang electrical o thermal conductivity.
• Mga plastik na engineering:Maaaring i-on ang mga materyales gaya ng POM, PEEK, PTFE, at nylon para sa mga espesyal na application na magaan, mababang friction, o lumalaban sa kemikal.

Ang materyal ay hindi dapat mapili lamang ayon sa kaginhawaan ng machining. Dapat isaalang-alang ng mga inhinyero ang temperatura ng pagpapatakbo, pagkarga, pagkakalantad sa kaagnasan, pagsusuot, pagkakatugma sa kemikal, mga kinakailangan sa kuryente, at ang mga katangian ng mga bahagi ng isinangkot.

Paano Kinokontrol ang Katumpakan at Mga Pagpapahintulot?

Ang katumpakan ay kinokontrol sa pamamagitan ng pakikipag-ugnayan ng kakayahan ng makina, tooling, programming, workholding, materyal na katatagan, mga kondisyon sa kapaligiran, at inspeksyon.

Ang mga karaniwang kinokontrol na katangian ay kinabibilangan ng:

• Panlabas na diameter at panloob na diameter
• Haba ng bahagi
• Pagkabilog
• Cylindricity
• Concentricity o runout
• Mga sukat ng thread
• Lokasyon ng butas
• Mga geometric na ugnayan sa pagitan ng mga functional na ibabaw

Halimbawa, ang isang baras ay maaaring mangailangan ng kontroladong diameter para sa isang bearing seat habang ang hindi gumaganang panlabas na ibabaw nito ay maaaring gumamit ng hindi gaanong mahigpit na pagpapaubaya. Ang diskarte na ito ay nagbibigay-daan sa mga mapagkukunan ng pagmamanupaktura na tumuon sa mga sukat na aktwal na nakakaapekto sa pagpupulong at pagganap.

Binibigyang-diin ng mga sanggunian sa industriya ng machining na ang kakayahan sa pagpapaubaya ay nakasalalay sa geometry at mga kondisyon ng proseso sa halip na maging isang unibersal na numero. :contentReference[oaicite:2]{index=2}

Bakit Mahalaga ang Surface Finish?

Ang surface finish ay higit pa sa isang kinakailangan sa hitsura. Maaari itong makaimpluwensya sa friction, wear, sealing, bearing contact, sliding behavior, corrosion protection, at assembly performance.

Kasama sa mga karaniwang kinakailangan sa surface-finish para sa mga nakabukas na bahagi ang humigit-kumulang Ra 3.2 μm para sa maraming pangkalahatang machined surface, Ra 1.6 μm para sa mas makinis na functional surface, at Ra 0.8 μm o mas mababa para sa mga napiling precision application. Maaaring mangailangan ng paggiling o pag-polish ang mas mahirap na pag-finish sa halip na mag-isa. :contentReference[oaicite:3]{index=3}

Para sa kadahilanang ito, dapat tukuyin ng mga inhinyero kung aling mga ibabaw ang aktwal na gumagana. Ang isang bearing journal, sealing surface, o sliding interface ay maaaring mangailangan ng ibang finish mula sa panlabas na clearance surface.

• Mga functional na ibabaw:Tukuyin ang kinakailangang tapusin ayon sa mga kondisyon ng pagpapatakbo.
• Sealing surface:Isaalang-alang ang parehong pagkamagaspang at mga depekto sa ibabaw.
• Mga sliding surface:Isaalang-alang ang alitan at pagsusuot.
• Mga ibabaw ng kosmetiko:Tukuyin ang mga inaasahan sa hitsura nang hiwalay sa mga kinakailangan sa pagganap.

Paano Sinusuri ang Precision Turned Parts?

Dapat direktang konektado ang inspeksyon sa drawing ng engineering. Ang pagsukat ng bawat posibleng katangian sa parehong paraan ay hindi palaging kinakailangan; ang plano ng inspeksyon ay dapat tumuon sa mga kritikal na sukat at mga kinakailangan sa pagganap.

Maaaring kabilang sa komprehensibong proseso ng pagkontrol sa kalidad ang:

1. Papasok na materyal na pag-verifyupang kumpirmahin ang tinukoy na materyal.
2. Unang piraso ng inspeksyonupang i-verify ang proseso ng produksyon bago ang buong sukat na pagmamanupaktura.
3. Nasa prosesong pagsukatupang matukoy ang dimensional drift sa panahon ng produksyon.
4. Panghuling dimensional na inspeksyonlaban sa mga kinakailangan sa pagguhit.
5. Surface-finish na pag-verifypara sa mga itinalagang functional na lugar.
6. Pag-inspeksyon ng threadgamit ang angkop na mga panukat o kagamitan sa pagsukat.
7. Dokumentasyongaya ng mga dimensional na ulat kapag kinakailangan ng customer.

Para sa mataas na hinihingi na mga bahagi, ang isang coordinate measuring machine o optical measurement system ay maaaring magbigay ng mas komprehensibong dimensional na pag-verify. Ang mga ulat sa inspeksyon at dokumentasyon ng unang artikulo ay maaari ding makatulong sa pagbili at mga pangkat ng engineering na magtatag ng pagkakapare-pareho ng produksyon.

Paano Dapat Idisenyo ng mga Inhinyero ang Mga Bahaging Ito?

Ang mahusay na disenyo ay isa sa mga pinaka-epektibong paraan upang mapabuti ang paggawa nang hindi nakompromiso ang pag-andar.

• Malinaw na tukuyin ang mga kritikal na sukat at functional na ibabaw.
• Iwasan ang paglalapat ng napakahigpit na pagpapahintulot sa bawat dimensyon.
• Gumamit ng karaniwang mga detalye ng thread kapag praktikal.
• Magbigay ng angkop na radii at chamfers kung saan kailangan ang mga ito ng access sa tooling.
• Isaalang-alang ang kapal ng pader at ang posibilidad ng pagpapapangit.
• Tukuyin lamang ang pagkamagaspang sa ibabaw kung saan ito ay gumaganap ng layunin.
• Malinaw na tukuyin ang mga grado ng materyal.
• Tukuyin ang mga kinakailangan sa heat-treatment at surface-treatment.
• Magbigay ng kumpletong 2D drawing at tumpak na 3D models kapag available.

Ang isang praktikal na prinsipyo ay ang disenyo sa paligid ng pag-andar kaysa sa pinakamataas na teoretikal na katumpakan. Ang mga sanggunian sa pagmamanupaktura ay patuloy na napapansin na ang hindi kinakailangang mahigpit na pagpapaubaya ay maaaring magpapataas sa oras ng pagma-machine, mga kinakailangan sa inspeksyon, at pagiging kumplikado ng produksyon. :contentReference[oaicite:4]{index=4}

Saan Ginagamit ang Mga Complex Precision Turned Parts?

Dahil ang pagliko ay partikular na angkop para sa rotational at cylindrical geometries, ang mga precision turned component ay lumilitaw sa maraming pang-industriyang sistema.

Ano ang Dapat Hanapin ng Mga Mamimili sa isang Kasosyo sa Paggawa?

Ang pagpili ng isang supplier para sa mga kumplikadong bahagi ng katumpakan ay nangangailangan ng higit pa sa paghahambing ng mga presyo ng yunit. Kailangang ipakita ng tagagawa na naiintindihan nito ang mga teknikal na kinakailangan at paulit-ulit na gumagawa ng mga bahagi na nakakatugon sa mga kinakailangang iyon.

Ang mga mahahalagang punto ng pagsusuri ay kinabibilangan ng:

1. Kakayahan sa makina:Kumpirmahin na tumutugma ang kagamitan sa geometry ng bahagi.
2. Materyal na karanasan:Itanong kung regular na pinoproseso ng supplier ang tinukoy na materyal.
3. Kontrol sa kalidad:Suriin ang mga kagamitan sa inspeksyon, pamamaraan, at dokumentasyon.
4. Suporta sa engineering:Tukuyin kung matutukoy ng supplier ang mga alalahanin sa manufacturability bago ang produksyon.
5. Consistent ng produksyon:Itanong kung paano sinusubaybayan ang pagkakaiba-iba ng dimensyon sa panahon ng mas malalaking produksyon.
6. Kakayahan sa pagtatapos:Kumpirmahin kung ang mga kinakailangang pangalawang paggamot ay mapagkakatiwalaan.
7. Komunikasyon:Tiyakin na ang mga teknikal na tanong ay malulutas nang mabilis at tumpak.
8. Traceability:Para sa mga hinihingi na aplikasyon, magtatag ng mga kinakailangan para sa mga rekord ng materyal at produksyon.

Maaaring suportahan ng Qingdao Tuoyuan Metal Products Co., Ltd. ang mga customer na nangangailangan ng customized na mga bahagi ng metal kung saan mahalaga ang dimensional na kontrol, mga detalyadong drawing, pagpili ng materyal, at paulit-ulit na produksyon. Para sa mga procurement team, ang pagbibigay ng kumpletong teknikal na pagguhit at malinaw na pagtukoy sa mga kritikal na kinakailangan ay isang epektibong panimulang punto para sa teknikal na pagsusuri at panipi.

Mga Madalas Itanong

Ano ang pagkakaiba sa pagitan ng isang karaniwang nakabukas na bahagi at isang kumplikadong katumpakan na nakabukas na bahagi?

Ang isang karaniwang nakabukas na bahagi sa pangkalahatan ay may medyo simpleng cylindrical geometry at conventional dimensional na mga kinakailangan. Ang isang kumplikadong katumpakan na nakabukas na bahagi ay maaaring pagsamahin ang maramihang mga diameter, panloob na mga tampok, mga thread, mga uka, mga cross-hole, masikip na pagpapahintulot, kinokontrol na runout, at mga partikular na pagtatapos sa ibabaw sa loob ng isang bahagi.

Gaano katumpak ang mga kumplikadong katumpakan na naging mga bahagi?

Ang katumpakan ay depende sa materyal, geometry, configuration ng makina, tooling, workholding, katatagan ng proseso, at mga paraan ng inspeksyon. Pangkalahatang pagliko ng CNC ay maaaring karaniwang gumana sa paligid ng ±0.05 mm, habang ang mga napiling tampok na katumpakan ay maaaring umabot ng humigit-kumulang ±0.01 mm o mas mahigpit kapag pinahihintulutan ito ng disenyo at proseso. Ang mga bilang na ito ay dapat ituring bilang mga sanggunian sa kakayahan na partikular sa proyekto sa halip na mga pangkalahatang garantiya. :contentReference[oaicite:5]{index=5}

Aling mga materyales ang karaniwang ginagamit para sa precision turn components?

Kasama sa mga karaniwang pagpipilian ang hindi kinakalawang na asero, carbon steel, alloy steel, aluminum, brass, copper, at engineering plastics. Ang naaangkop na materyal ay nakasalalay sa lakas, paglaban sa kaagnasan, temperatura, pagsusuot, timbang, mga katangian ng elektrikal, at kapaligiran ng pagpapatakbo.

Nangangailangan ba ng pangalawang pagproseso ang mga kumplikadong nakabukas na bahagi?

Hindi palagi. Ang ilang mga bahagi ay maaaring kumpletuhin nang direkta sa pamamagitan ng pag-ikot ng CNC, habang ang iba ay maaaring mangailangan ng paggiling, pag-polish, paggamot sa init, pagkakalupkop, pag-anodize, pag-passivation, o iba pang mga proseso ng pagtatapos upang matugunan ang mga partikular na kinakailangan sa pagganap.

Bakit mahalaga ang surface finish para sa mga nakabukas na bahagi?

Maaaring makaapekto sa friction, wear, sealing, bearing contact, sliding behavior, at hitsura ang surface finish. Ang mga functional na ibabaw ay dapat na makatanggap ng mga kinakailangan na naaangkop sa kanilang aktwal na mga kondisyon sa pagpapatakbo sa halip na awtomatikong ilapat ang parehong detalye ng pagtatapos sa buong bahagi.

Anong impormasyon ang dapat isama kapag humihiling ng isang panipi?

Ang isang kapaki-pakinabang na RFQ ay dapat isama ang 2D na pagguhit, 3D na modelo kung magagamit, materyal na grado, dami, pagpapaubaya, mga kinakailangan sa surface-finish, mga thread, heat treatment, surface treatment, mga kinakailangan sa inspeksyon, mga inaasahan sa packaging, at mga kinakailangan sa paghahatid. Ang kumpletong teknikal na impormasyon ay nagpapahintulot sa tagagawa na suriin ang proyekto nang mas tumpak.

Maaari bang pagsamahin ng isang bahagi ang pag-ikot at paggiling?

Oo. Ang mga mill-turn equipment at turning center na may live na tooling ay maaaring pagsamahin ang pagliko sa mga operasyon tulad ng pagbabarena, pag-tap, slotting, at paggiling. Maaari nitong bawasan ang bilang ng mga setup para sa mga angkop na disenyo ng bahagi at makatulong na mapanatili ang posisyonal na relasyon sa pagitan ng mga feature. :contentReference[oaicite:6]{index=6}

Konklusyon

Ang Complex Precision Turned Parts ay mga engineered na bahagi kung saan ang geometry, katumpakan ng dimensional, mga katangian ng materyal, kondisyon sa ibabaw, at pag-uulit ng produksyon ay lahat ay nakakatulong sa panghuling pagganap. Ang pinaka-epektibong diskarte sa pagmamanupaktura ay nagsisimula sa isang malinaw na teknikal na pagguhit, naaangkop na pagpili ng materyal, makatotohanang pagpapaubaya, maingat na binalak na mga operasyon sa machining, at mga pamamaraan ng inspeksyon na sumasalamin sa aktwal na paggana ng bahagi.

Para sa mga inhinyero at mga koponan sa pagbili, ang susi ay hindi lamang humiling ng pinakamaliit na posibleng pagpapaubaya. Sa halip, ang bawat kinakailangan ay dapat na konektado sa assembly, paggalaw, sealing, load, wear, o isa pang masusukat na function. Makakatulong ang diskarteng ito na kontrolin ang pagiging kumplikado ng pagmamanupaktura habang pinapanatili ang inaasahang pagganap mula sa natapos na bahagi.

Kung gumagawa ka ng mga custom na shaft, bushings, fittings, connectors, precision mechanical component, o iba pang masalimuot na mga produkto,Qingdao Tuoyuan Metal Products Co., Ltd.maaaring suriin ang iyong mga teknikal na pangangailangan at mga pangangailangan sa produksyon.Ibahagi ang iyong mga guhit, detalye, materyales, at dami, atmakipag-ugnayan sa aminupang talakayin ang isang angkop na solusyon sa pagmamanupaktura para sa iyong proyekto.
