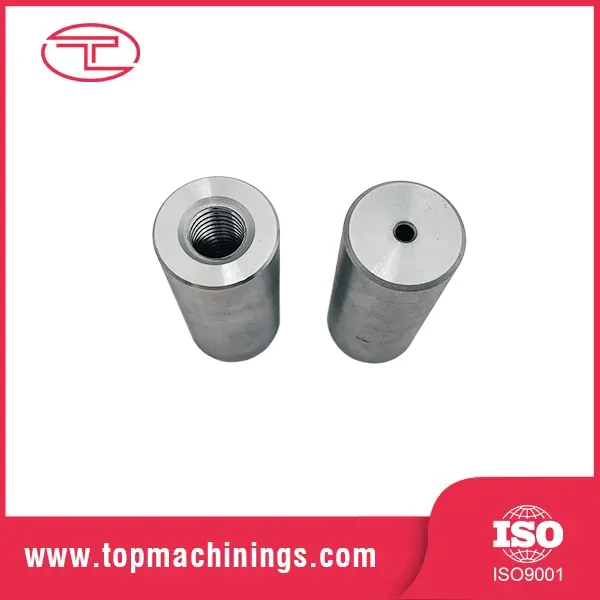

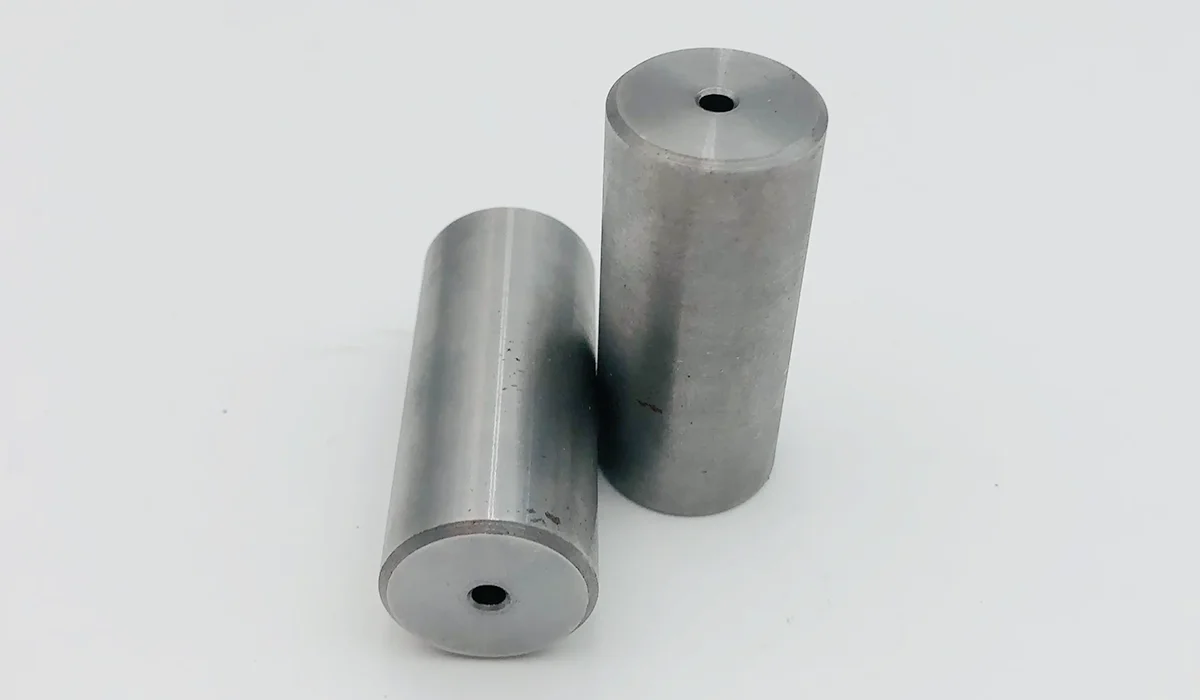

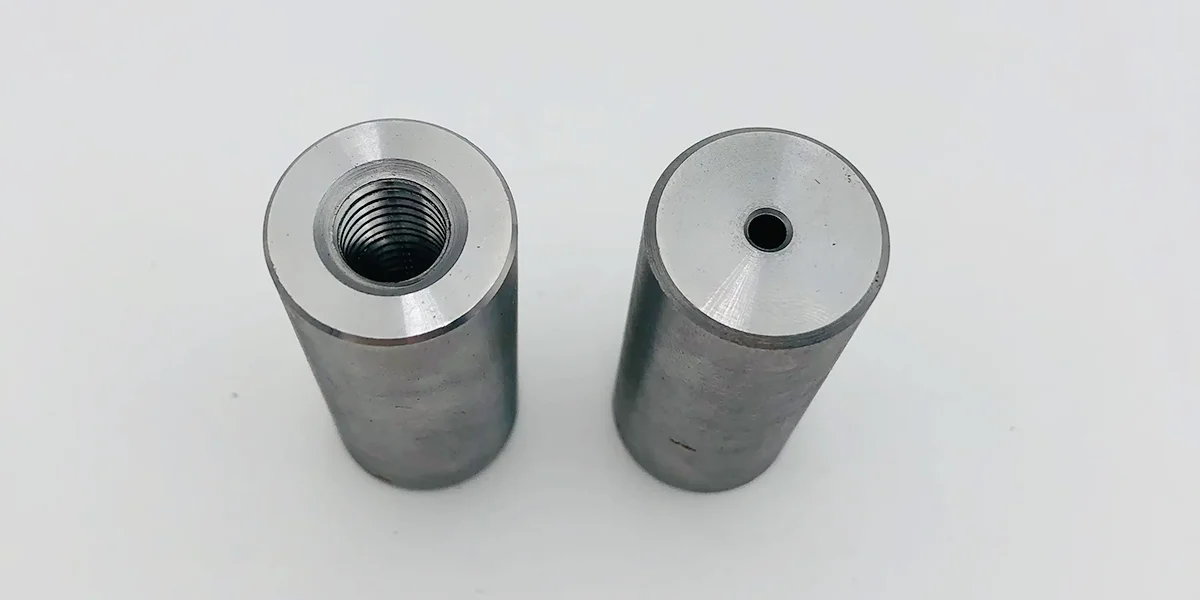

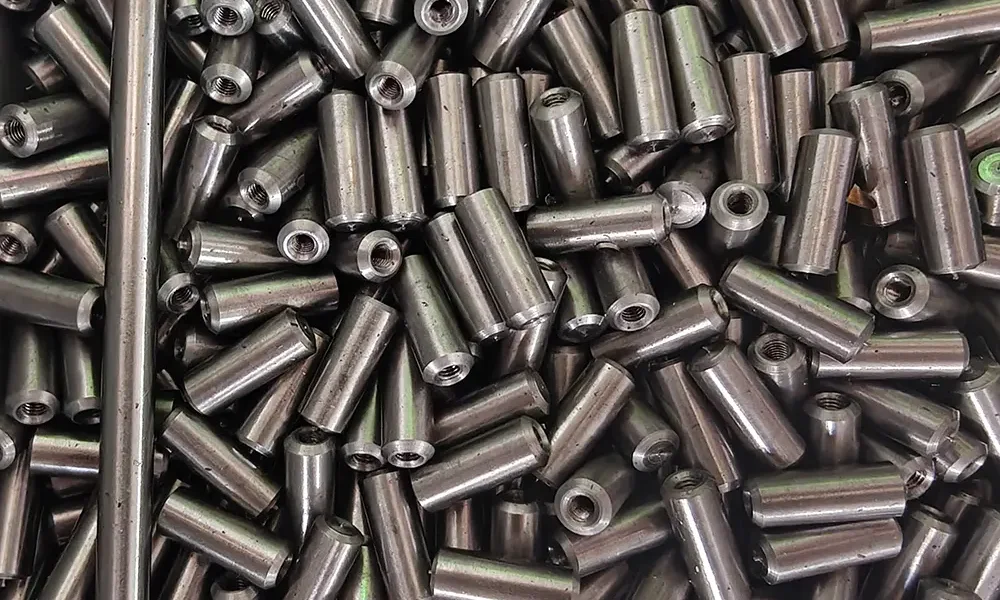

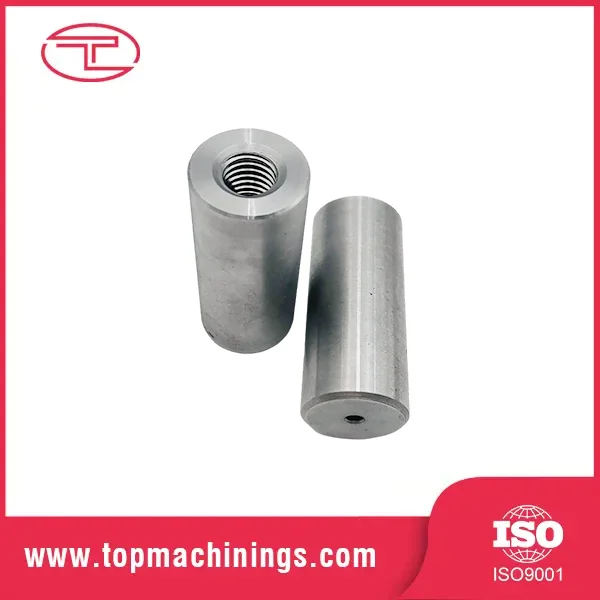

Precision CNC Threaded Bushing

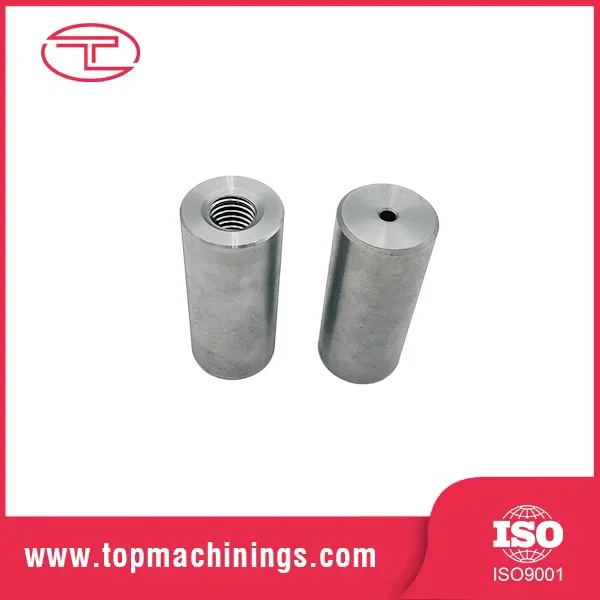

Ang precision CNC threaded bushing ay isang cylindrical na manggas na may precision-machined na mga thread sa panloob o panlabas na ibabaw nito. Isipin ito bilang isang "may sinulid na insert" na nagbibigay sa isang bahagi ng isang malakas, mapapalitang interface ng thread nang hindi direktang mina-machining ang mga thread sa pangunahing bahagi. Kapag ang isang sinulid na butas ay nahuhulog sa isang malambot na pabahay ng aluminyo - isang klasikong mode ng pagkabigo - ang bushing ay ang bahagi na nakakatipid sa araw.

Mayroong dalawang pangunahing pamilya: sinulid na pagsingit at manggas na bushing. Parehong hinihiling ang parehong bagay mula sa machine shop: roundness, concentricity, at thread accuracy na sinusukat sa microns.

Mga Materyales at Thread Configuration

Hindi kinakalawang na asero (SUS303/304/316): lumalaban sa kaagnasan para sa pagkain, dagat, at medikal na paggamit.

Alloy steel (4140/1045): mataas na lakas na may heat treatment para sa heavy load application.

Brass (C3604/HPb59-1): mahusay na machinability at natural na lubricity para sa bearing precision CNC threaded bushings.

Aluminum (6061-T6/7075): magaan para sa aerospace at automotive assemblies.

Mga form ng thread: sukatan (M3–M64), UNC/UNF, NPT pipe thread, at mga custom na form sa bawat drawing.

Mga klase: 6H/6g standard, 5H/4h precision classes para sa interference-fit na mga application.

Ang thread ay pinutol gamit ang single-point threading o thread milling sa CNC lathes, na sinusundan ng pitch-diameter gauging. Para sa mga press-fit insert, hinahawakan namin ang diameter sa labas sa ±0.005mm upang ang mga upuan ng bushing ay may tamang interference — maluwag na sapat upang mai-install, masikip na hindi na maiikot.

Mga Detalye ng Produkto

Mga Karaniwang Aplikasyon ng Precision CNC Threaded Bushing

Bilang isang precision CNC threaded bushing manufacturer at supplier, ang Tuoyuan Metal ay nagsusuplay ng bushings nang maramihan sa factory-direct pricing para sa:

May sinulid na mga insert para sa aluminum at plastic housing sa automotive at electronics.

Bearing sleeves at magsuot ng bushings sa mga pump, gearbox, at conveyor.

Paghanap ng mga bushings para sa mga jig, fixture, at tooling plate.

Hydraulic at pneumatic cylinder na mga bahagi.

Mga pivot assemblies ng muwebles, appliance, at kagamitan.

Aerospace at defense lightweight assemblies.

Tunay na Kaso

Pag-aaral ng Kaso: Custom Precision CNC Threaded Brass Bushings

Industriya: Electronics & Electrical Equipment

Materyal: Tanso C36000

Proseso: Swiss CNC Turning, Tapping at Hex Milling

Ang isang American electronic component manufacturer ay nangangailangan ng custom precision CNC threaded bushings upang magsilbing anti-rotational insert sa loob ng mga plastic enclosure. Ang mga bahagi ay nangangailangan ng burr-free finish upang matiyak ang walang hirap na pag-assemble ng turnilyo nang hindi nasisira ang plastic housing. Gamit ang multi-axis Swiss CNC lathes, ginawa namin ang mga brass bushing na may malinis na mga thread at tumpak na hex head sa iisang setup. Ang isang masusing proseso ng paglilinis ng ultrasonic ay ipinatupad upang alisin ang lahat ng metal shavings, na sinundan ng 100% thread optical inspection.

Proseso ng Produksyon

Ang bawat bushing ay nagsisimula sa isang pagsusuri sa engineering: sinusuri ng aming team ang iyong 2D/3D na pagguhit o sample, pinipili ang materyal na grado, at pinoprograma ang pinakamainam na toolpath. Para sa mga sinulid na pagsingit, ang kritikal na parameter ay ang interference fit — kinakalkula namin ang eksaktong OD upang magarantiya ang pagpapanatili nang hindi labis na binibigyang diin ang bahagi ng host.

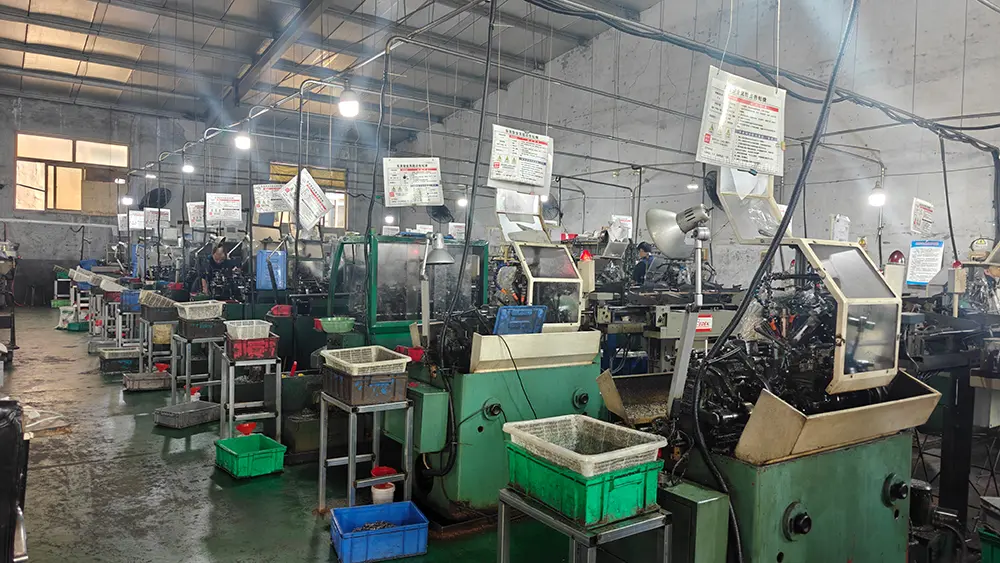

Tumatakbo ang makina sa mga high-speed na awtomatikong CNC lathe na may mga bar feeder. Ang pagliko, pagharap, pag-ukit, pagbubutas, at pag-thread ay nakumpleto sa isang ikot ng pag-clamping kung saan posible — ang single-setup na diskarte na ito ang nagpapanatili ng concentricity sa hanay ng micron.

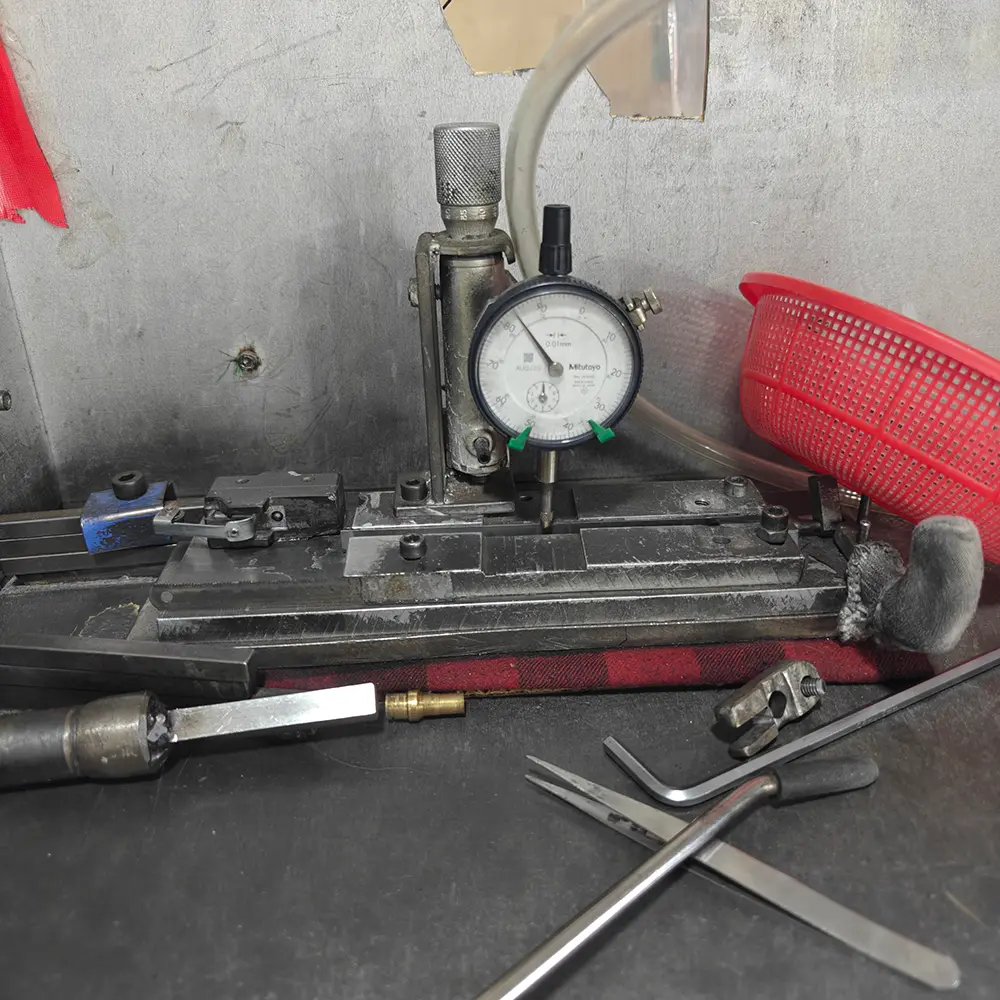

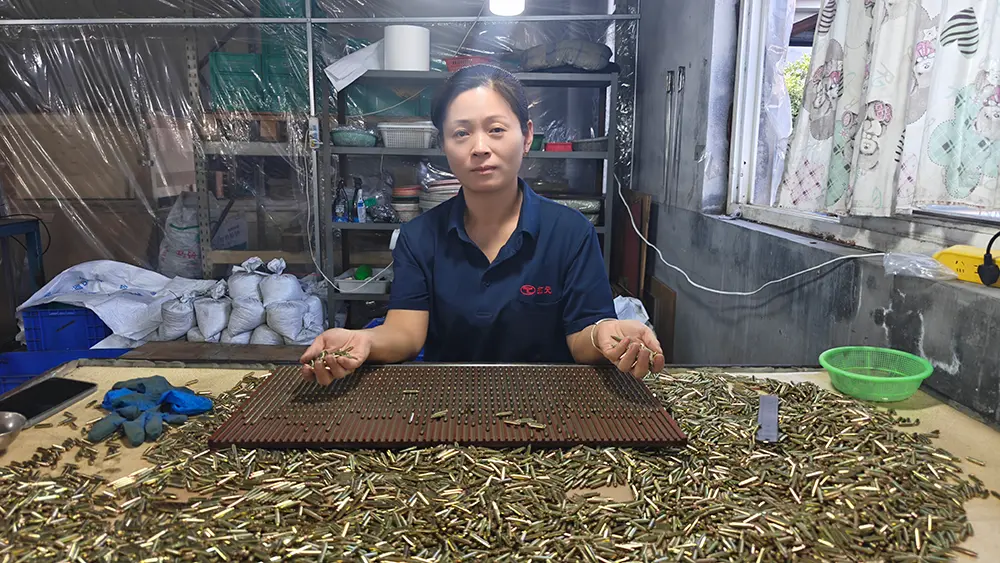

Sinusundan ng 100% inspeksyon ang threading: thread plug/ring gauging, optical sorting, at CMM verification sa mga sample na bahagi. Ang surface treatment (zinc, black oxide, nickel) ay inilalapat sa aming mga in-house na linya bago ang huling pag-iimpake.

Bakit Pumili ng Tuoyuan Metal

Isang Dekada ng Precision Machining Ang Tuoyuan Metal ay may higit sa 10 taon ng karanasan sa precision turn parts at CNC machined component, na nagsisilbi sa mga customer sa 20+ na bansa na may 95% repeat purchase rate. Kapag nag-order ka ng bushings mula sa amin, nagtatrabaho ka sa isang tindahan na nalutas na ang iyong problema — maraming beses.

Ang mga bushes ay nakaimpake sa anti-rust paper, poly bag, at mga export na karton o wooden case bawat laki ng order. Ang mga maliliit na lote ay ipinapadala sa pamamagitan ng express (DHL/FedEx/UPS); maramihang mga order na nagpapadala sa pamamagitan ng dagat mula sa Qingdao Port (FCL/LCL) o air freight. Documentation: Commercial Invoice, Packing List, Bill of Lading, Certificate of Origin, Material Test Certificate. Para sa precision CNC threaded bushing na mga presyo, maramihang order, o isang quotation, makipag-ugnayan sa aming export team.

FAQ

Q1: Maaari mo bang makina bushings mula sa aking drawing o sample?

A1: Oo. Padalhan kami ng 2D/3D drawing (PDF, AI) o isang pisikal na sample. Sinusuri namin ang disenyo, kinukumpirma ang materyal at mga pagpapaubaya, at gumagawa ng mga pre-production sample para sa iyong pag-apruba bago ang mass production.

Q2: Anong tolerance ang maaari mong hawakan sa mga thread?

A2: Mga karaniwang klase ng thread na 6H/6g bawat ISO 965. Para sa mga precision application, maaari tayong humawak ng 5H/4h na may pitch diameter na na-verify ng mga naka-calibrate na gauge. Sabihin sa amin ang iyong pangangailangan sa klase.

Q3: Paano mo ginagarantiyahan ang kalidad sa malalaking order?

A3: Inspeksyon sa unang artikulo na may buong ulat, pagkatapos ay in-process na pagsukat at 100% optical sorting sa mga huling dimensyon. Sinusuportahan din namin ang inspeksyon ng third-party bago ipadala.

Q4: Magagawa mo ba itong precision CNC threaded bushings sa mga custom na laki at hindi karaniwang thread pitches?

A4: Oo, ganap naming kino-customize ang panlabas na diameter, haba, kapal ng pader, at mga spec ng thread ayon sa iyong mga guhit sa engineering o sample na bahagi.

Q5: Maaari ba akong humiling ng mga sample bago maglagay ng mass production order?

A5: Talagang. Maaari kaming magbigay ng prototype/pre-production sample para sa iyong functional testing at assembly validation bago magpatuloy sa full-scale manufacturing.
